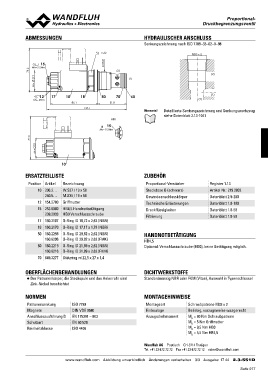

Page 977 - Softbound_Edition_19_de

ABMESSUNGEN Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

15 HYDRAULISCHER ANSCHLUSS

MD= 5.5Nm Senkungszeichnung nach ISO 7789–33–02–0–98

s32 M33 x 2

M33x2

78.2 (2) (2)
W= 37.1 (1)

12 17 10 18 50 70 60 (1)
(1)
MD= 5Nm 86.1 144.1 51.8

HB0 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1041
15

MD= 9.5Nm

77.3
M = 35

10

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
10 Steckdose B (schwarz) Artikel Nr.: 219.2002
206.2… W.S37 / 19 x 50 Gewindeanschlusskörper Datenblatt 2.9-200
12 260.5… M.S35 / 19 x 50 Technische Erläuterungen Datenblatt 1.0-100
15 Druckflüssigkeiten Datenblatt 1.0-50
154.2700 Griffmutter Filtrierung Datenblatt 1.0-50

253.8000 HB4,5 Handnotbetätigung
239.2033 HB0 Verschlussschraube

17 160.2187 O-Ring ID 18,72 x 2,62 (NBR) HANDNOTBETÄTIGUNG

18 160.2170 O-Ring ID 17,17 x 1,78 (NBR) HB4,5

50 160.2298 O-Ring ID 29,82 x 2,62 (NBR) Optional: Verschlussschraube (HB0), keine Betätigung möglich.
160.6296 O-Ring ID 29,82 x 2,62 (FMK)

60 160.2219 O-Ring ID 21,89 x 2,62 (NBR)
160.6216 O-Ring ID 21,89 x 2,62 (FKM)

70 049.3277 Stützring rd 22,5 x 27 x 1,4

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Patronenkörper, die Steckspule und das Ankerrohr sind Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

Zink-Nickel beschichtet

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M33 x 2
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 80 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 17 44 2.3-551D
