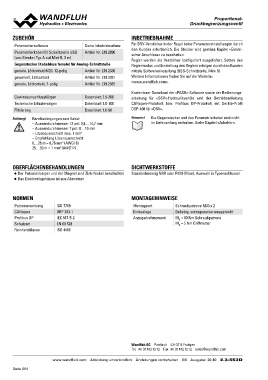

ZUBEHÖR Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

Parametriersoftware Siehe Inbetriebnahme INBETRIEBNAHME

Parametrierkabel für Schnittstelle USB Artikel Nr. 219.2896 Für DSV-Verstärker in der Regel keine Parametereinstellungen durch
(von Stecker Typ A auf Mini B, 3 m) den Kunden erforderlich. Die Stecker sind gemäss Kapitel «Elektri-
scher Anschluss» zu beschalten.
Gegenstecker (Kabeldose female) für Analog-Schnittstelle Regler werden als Verstärker konfiguriert ausgeliefert. Setzen des
Reglermodus und Einstellung des Reglers erfolgen durch den Kunden
gerade, Lötkontakt M23, 12-polig Artikel Nr. 219.2330 mittels Softwareeinstellung (USB-Schnittstelle, Mini B).
Weitere Informationen finden Sie auf der Website:
gewinkelt, Lötkontakt Artikel Nr. 219.2331 «www.wandfluh.com».

gerade, Lötkontakt, 7-polig Artikel Nr. 219.2335 Kostenloser Download der «PASO»-Software sowie der Bedienungs-
anleitung für «DSV»-Hydraulikventile und der Betriebsanleitung
Gewindeanschlusskörper Datenblatt 2.9-200 CANopen-Protokoll, bzw. Profibus DP-Protokoll, mit Geräte-Profil
Technische Erläuterungen Datenblatt 1.0-100 DSP-408 für «DSV».
Filtrierung Datenblatt 1.0-50
Hinweis! Die Gegenstecker und das Parametrierkabel sind nicht
Achtung! Randbedingungen zum Kabel: im Lieferumfang enthalten. Siehe Kapitel «Zubehör».
– Aussendurchmesser 12 pol: 3,5…14,7 mm
– Aussendurchmesser 7 pol: 8…10 mm
– Litzenquerschnitt max. 1 mm2
– Empfehlung Litzenquerschnitt:
0…25 m = 0,75 mm2 (AWG18)
25…50 m = 1 mm2 (AWG17)

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Der Patronenkörper und der Magnet sind Zink-Nickel beschichtet Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

◆ Das Elektronikgehäuse ist aus Aluminium

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M33 x 2
CANopen DRP 303-1 Einbaulage Beliebig, vorzugsweise waagerecht
Profibus DP IEC 947-5-2 Anzugsdrehmoment MD = 80 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 20 40 2.3-553D
