Proportional-Druckbegrenzungsventil

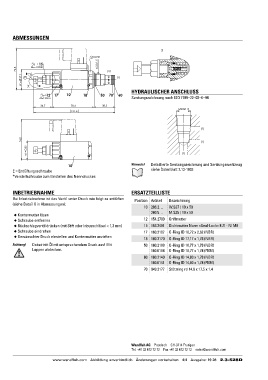

ABMESSUNGEN

76.8 15 M22x1.5s30 X
W = 37.1
MD= 10Nm (2) HYDRAULISCHER ANSCHLUSS
10 18 (1)
s6 Senkungszeichnung nach ISO 7789–22–02–0–98
E 78.4 50 70 60
151.6 M22x1.5
X* 38.5

12 17

MD= 5Nm

34.7

74.8 (2)
M = 35 (1)
(1)
10
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
E = Entlüftungsschraube siehe Datenblatt 2.13-1003

*Verstellschraube zum Einstellen des Nenndruckes

INBETRIEBNAHME ERSATZTEILLISTE

Bei Inbetriebnahme ist das Ventil unter Druck wie folgt zu entlüften Position Artikel Bezeichnung
(siehe Detail X in Abmessungen):
10 206.2… W.S37 / 19 x 50
◆ Kontermutter lösen 260.5… M.S35 / 19 x 50
◆ Schraube entfernen
◆ Rückschlagventil drücken (mit Stift oder Inbusschlüsel < 1,3 mm) 12 154.2700 Griffmutter
◆ Schraube eindrehen
◆ Gewünschter Druck einstellen und Kontermutter anziehen 15 153.2401 Dichtmutter Norm «Seal-Lock» 8 Zi - Ni M8

Achtung! Dabei tritt Öl mit entsprechendem Druck aus! Mit 17 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
Lappen abdecken.
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)

50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
160.6188 O-Ring ID 18,77 x 1,78 (FKM)

60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
160.6141 O-Ring ID 14,00 x 1,78 (FKM)

70 049.3177 Stützring rd 14,6 x 17,5 x 1,4
