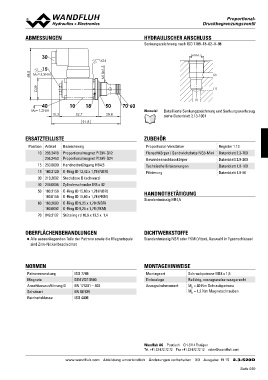

Page 939 - Softbound_Edition_19_de

ABMESSUNGEN Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

30 HYDRAULISCHER ANSCHLUSS
15
Senkungszeichnung nach ISO 7789–18–02–0–98
MD= 5.5Nm
68.8 M18x1.5
29
s24
M18x1.5
(2)

40 10 18 (1)

MD= 1.2Nm 52.7 (1)
10.3 91.8
50 70 60

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
28.8 siehe Datenblatt 2.13-1001

ERSATZTEILLISTE ZUBEHÖR

Position Artikel Bezeichnung Proportional-Verstärker Register 1.13
10 Flanschkörper / Sandwichplatte NG3-Mini Datenblatt 2.3-700
256.2418 Proportionalmagnet PI29V-G12 Gewindeanschlusskörper Datenblatt 2.9-200
15 256.2453 Proportionalmagnet PI29V-G24 Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
253.8000 Handnotbetätigung HB4,5

18 160.2120 O-Ring ID 12,42 x 1,78 (NBR) HANDNOTBETÄTIGUNG

30 219.2002 Steckdose B (schwarz) Standardmässig HB4,5

40 249.0006 Zylinderschraube M3 x 42

50 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

60 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)

70 049.3137 Stützring rd 10,6 x 13,5 x 1,4

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Alle aussenliegenden Teile der Patrone sowie die Magnetspule Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

sind Zink-Nickel beschichtet

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M18 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 40 Nm Schraubpatrone
Schutzart EN 60 529 MD = 1,2 Nm Magnetschrauben
Reinheitsklasse ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 15 2.3-520D

Seite 939
