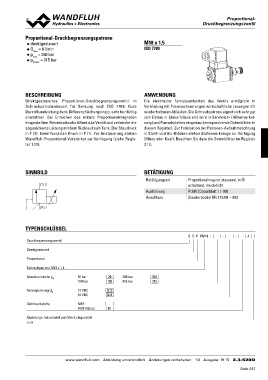

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ direktgesteuert
QppmNmamaxxa=x==3853l01/m5biabnrar M18 x 1,5
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckbegrenzungsventil in Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in
Schraubpatronenbauart für Senkung nach ISO 7789. Gute Verbindung mit Prozesssteuerungen wirtschaftliche Lösungen mit
Durchflussleistung dank Differenzflächenprinzip, sehr feinfühlig wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
einstellbar. Bei Erreichen des mittels Proportionalmagneten zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
eingestellten Betriebsdrucks öffnet das Ventil und verbindet die tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
abgesicherte Leitung mit dem Rücklauf zum Tank. Der Staudruck diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
in T (2) beeinflusst den Druck in P (1). Zur Ansteuerung stehen in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Wandfluh-Proportional-Verstärker zur Verfügung (siehe Regis- (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
ter 1.13). 2.13.

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
PI29V (Datenblatt 1.1-90)
(P) 1 Ausführung
Anschluss Steckersockel EN 175301 – 803

TYPENSCHLÜSSEL

B D P PM18 - - - #

Druckbegrenzungsventil

Direktgesteuert

Proportional

Schraubpatrone M18 x 1,5

Nenndruckstufe pN 20 bar 20 200 bar 200
100 bar 100 315 bar 315

Nennspannung UN 12 VDC G12
24 VDC G24

Dichtwerkstoffe NBR D1
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.3-520

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 15 2.3-520D
