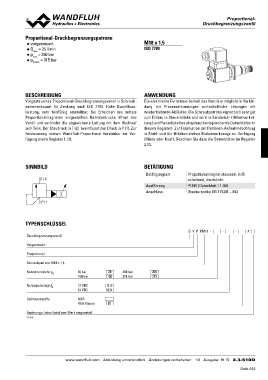

Proportional-Druckbegrenzungspatrone Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll
◆ vorgesteuert
ppQmNmamaxxa=x==3253501l5/bmabiranr M18 x 1,5
◆
◆ ISO 7789
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Druckbegrenzungsventil in Schraub- Die elektrische Fernsteuerbarkeit des Ventils ermöglicht in Verbin-
patronenbauart für Senkung nach ISO 7789. Hohe Durchfluss- dung mit Prozesssteuerungen wirtschaftliche Lösungen mit
leistung, sehr feinfühlig einstellbar. Bei Erreichen des mittels wiederholbaren Abläufen. Die Schraubpatrone eignet sich sehr gut
Proportionalmagneten eingestellten Betriebsdrucks öffnet das zum Einbau in Steuerblöcke und wird in Sandwich- (Höhenverket-
Ventil und verbindet die abgesicherte Leitung mit dem Rücklauf tung) und Flanschplatten eingebaut (entsprechende Datenblätter in
zum Tank. Der Staudruck in T (2) beeinflusst den Druck in P (1). Zur diesem Register). Zur Fabrikation der Patronen-Aufnahmebohrung
Ansteuerung stehen Wandfluh-Proportional-Verstärker zur Ver- in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
fügung (siehe Register 1.13). (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
2.13.

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(T) 2 Betätigungsart
PI29V (Datenblatt 1.1-90)
(P) 1 Ausführung
Anschluss Steckersockel EN 175301 – 803

TYPENSCHLÜSSEL

B V P PM18 - - - #

Druckbegrenzungsventil

Vorgesteuert

Proportional

Schraubpatrone M18 x 1,5

Nenndruckstufe pN 20 bar 20 200 bar 200
100 bar 100 315 bar 315

Nennspannung UN 12 VDC G12
24 VDC G24

Dichtwerkstoffe NBR D1
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.3-510

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 19 15 2.3-510D
