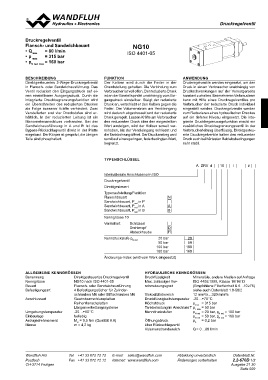

Druckregelventil                                                 NG10
Flansch- und Sandwichbauart
• Qmax = 80 l/min                                              ISO 4401-05
• p max = 315 bar
• pN red max = 160 bar

BESCHREIBUNG                                      FUNKTION                                          ANWENDUNG
Direktgesteuertes 3-Wege-Druckregelventil         Der Kolben wird durch die Feder in der            Druckregelventile werden eingesetzt, um den
in Flansch- oder Sandwichausführung. Das          Grundstellung gehalten. Die Verbindung zum        Druck in einem Verbraucher unabhängig von
Ventil reduziert den Eingangsdruck auf ei-        Verbraucher ist voll offen. Der reduzierte Druck  Druckschwankungen auf der Versorgerseite
nen einstellbaren Ausgangsdruck. Durch die        ist an der Einstellspindel unabhängig vom Ein-    konstant zu halten. Bei mehreren Verbrauchern
integrierte Druckbegrenzungsfunktion wird         gangsdruck einstellbar. Steigt der reduzierte     kann mit Hilfe eines Druckregelventiles pro
ein Überschreiten des reduzierten Druckes         Druck an, verschiebt er den Kolben gegen die      Verbraucher der reduzierte Druck individuell
als Folge äusserer Kräfte verhindert. Zwei        Feder. Der Volumenstrom am Ventileingang          eingestellt werden. Druckregelventile werden
Verstellarten und vier Druckstufen sind er-       wird dadurch abgedrosselt und der reduzierte      zum Reduzieren eines hydraulischen Druckes
hältlich. In der reduzierten Leitung ist ein      Druck geregelt. Lassen Kräfte am Verbraucher      auf ein tieferes Niveau eingesetzt. Die inte-
Manometeranschluss vorhanden. Bei der             den reduzierten Druck über den eingestellten      grierte Druckbegrenzungsfunktion macht ein
Sandwichausführung in A und B ist das             Wert ansteigen, wird der Kolben soweit ver-       zusätzliches Druckbegrenzungsventil in der
Bypass-Rückschlagventil direkt in der Platte      schoben, bis der Ventileingang schliesst und      Verbraucherleitung überflüssig. Direktgesteu-
eingebaut. Der Körper ist gespritzt, die übrigen  die Tankbohrung öffnet. Der Druckanstieg wird     erte Druckregelventile halten den reduzierten
Teile sind phosphatiert.                          somit auf einen geringen, federbedingten Wert,    Druck auch bei härtesten Betriebsbedingungen
                                                  begrenzt.                                         sehr stabil.

                                                  TYPENSCHLÜSSEL

                                                                                                            A DRV d 10       /	        #

                                                  Internationale Anschlussnorm ISO                   20
                                                                                                     50
                                                  Druckregelventil                                  100
                                                                                                    160
                                                  Direktgesteuert

                                                  Typenaufstellung/Funktion           N
                                                  Flanschbauart
                                                  Sandwichbauart, Pred in P           A
                                                  Sandwichbauart, Pred in A           B
                                                  Sandwichbauart, Pred in B

                                                  Nenngrösse 10

                                                  Verstellart      Schlüssel
                                                                   Drehknopf
                                                                   Abdeckhaube        D
                                                                                      H

                                                  Nenndruckstufe pN red          20 bar
                                                                                 50 bar
                                                                                100 bar
                                                                                160 bar

                                                  Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN                                                   HYDRAULISCHE KENNGRÖSSEN

Benennung            Direktgesteuertes Druckregelventil                  Druckflüssigkeit           Mineralöle, andere Medien auf Anfrage

Nenngrösse           NG10 nach ISO 4401-05                               Max. zulässiger Ver-       ISO 4406:1999, Klasse 18/16/13

Bauart               Flansch- oder Sandwichausführung                    schmutzungsgrad            (Empfohlene Filterfeinheit ß 6…10≥75)

Befestigungsart      4 Befestigungslöcher für Zylinder-                                             siehe auch Datenblatt 1.0-50/2

                     schrauben M6 oder Stiftschrauben M6                 Viskositätsbereich         12 mm2/s…320 mm2/s

Anschlussart         Gewindeanschlussplatten                             Druckflüssigkeitstemperatur -20…+70 °C

                     Reihenflanschplatten                                Höchstdruck                pmax = 315 bar

                     Längenverkettungssysteme                            Tankbelastung im Anschluss T pT max = 50 bar

Umgebungstemperatur  -20…+50 °C                                          Nenndruckstufen            pN red = 20 bar, pN red = 100 bar

Einbaulage           beliebig                                                                       pN red = 50 bar, pN red = 160 bar

Anzugsdrehmoment     MD = 9,5 Nm (Qualität 8.8)                          Öffnungsdruck              pö = 0,2 bar
Masse                m = 4,2 kg
                                                                         über Rückschlagventil

                                                                         Volumenstrombereich        Q = 0…80 l/min

Wandfluh AG          Tel. +41 33 672 72 72        E-mail: sales@wandfluh.com                        Abbildung unverbindlich   Datenblatt Nr.
Postfach             Fax +41 33 672 72 12         Internet: www.wandfluh.com                        Änderungen vorbehalten    2.2-670D 1/2
CH-3714 Frutigen                                                                                                             Ausgabe 21 30
