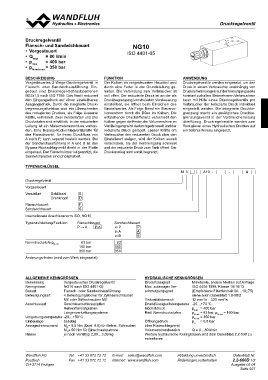

Druckregelventil NG10
Flansch- und Sandwichbauart
• Vorgesteuert ISO 4401-05
• Qmax = 80 l/min
• pmax = 400 bar
• pN red max = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Vorgesteuertes 3-Wege-Druckregelventil in Der Kolben im vorgesteuerten Hauptteil wird Druckregelventile werden eingesetzt, um den
Flansch- oder Sandwichausführung. Ein- durch eine Feder in der Grundstellung ge- Druck in einem Verbraucher unabhängig von
gebaut sind Druckregel-Schraubpatronen halten. Die Verbindung zum Verbraucher ist Druckschwankungen auf der Versorgungsseite
M22x1,5 nach ISO 7789. Das Ventil reduziert voll offen. Der reduzierte Druck ist an der als konstant zu halten. Bei mehreren Verbrauchern
den Eingangsdruck auf einen einstellbaren Druckbegrenzung konstruierten Vorsteuerung kann mit Hilfe eines Druckregelventils pro
Ausgangsdruck. Durch die integrierte Druck- einstellbar, sie öffnet beim Erreichen des Verbraucher der reduzierte Druck individuell
begrenzungsfunktion wird ein Überschreiten Einstellwertes. Als Folge fliesst ein Steuervo- eingestellt werden. Die integrierte Druckbe-
des reduzierten Druckes, als Folge äusserer lumenstrom durch die Düse im Kolben. Die grenzung macht ein zusätzliches Druckbe-
Kräfte, verhindert. Zwei Verstellarten und drei entstehende Druckdifferenz verschiebt den grenzungsventil in der Verbraucherleitung
Druckstufen sind erhältlich. In der reduzierten Kolben gegen die Feder, der Volumenstrom im überflüssig. Druckregelventile werden zum
Leitung ist ein Manometeranschluss vorhan- Ventileingang wird dadurch gedrosselt und der Reduzieren eines Hydraulischen Druckes auf
den. Eine Bypass-Rückschlagventilplatte für reduzierte Druck geregelt. Lassen Kräfte am ein tieferes Niveau eingesetzt.
das Flanschventil, für freien Durchfluss von Verbraucher den reduzierten Druck über den
A nach P, kann separat bestellt werden. Bei Einstellwert steigen, wird der Kolben soweit
der Sandwichausführung in A und B ist das verschoben, bis der Ventileingang schliesst
Bypass-Rückschlagventil direkt in der Platte und der reduzierte Druck zum Tank öffnet. Der
eingebaut. Der Flanschkörper ist gespritzt, die Druckanstieg wird somit begrenzt.
Sandwichplatten sind phosphatiert.

TYPENSCHLÜSSEL

MV A10 - - #

Druckregelventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG10

Typenaufstellung/Funktion Flanschbauart Sandwichbauart
P → A P/A in P P
in A A
Nenndruckstufe pN red 63 bar in B B
160 bar
350 bar 63
160
350

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Vorgesteuertes Druckregelventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Nenngrösse NG10 nach ISO 4401-05 Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Bauart Flansch- oder Sandwichausführung schmutzungsgrad (Empfohlene Filterfeinheit ß6…10≥75)

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben siehe auch Datenblatt 1.0-50/2

M6 oder Stiftschrauben M6 Viskositätsbereich 12 mm2/s…320 mm2/s

Anschlussart Gewindeanschlussplatten Druckflüssigkeitstemperatur -20…+70 °C

Reihenflanschplatten Höchstdruck pmax = 400 bar
Red. Nenndruckstufen pN red = 63 bar, pN red = 160 bar
Längenverkettungssysteme pN red = 350 bar
Öffnungsdruck pö = 0,8 bar
Umgebungstemperatur -20…+50 °C über Rückschlagventil

Einbaulage beliebig

Anzugsdrehmoment MD= 9,5 Nm (Qual. 8.8) für Befest. Schrauben Volumenstrombereich Q = 0…80 l/min
Masse MD= 50 Nm für Einschraubpatrone
je nach Ventiltyp 2,89…3,09 kg Weitere hydraulische Kenngrössen sind dem Datenblatt 2.2-530 zu

entnehmen.

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.2-660D 1/2
CH-3714 Frutigen Ausgabe 05 04
