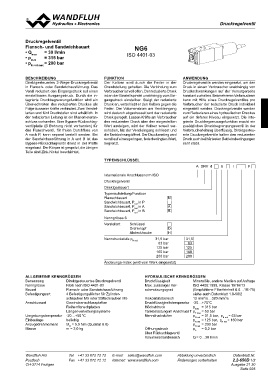

Druckregelventil                                                   NG6
Flansch- und Sandwichbauart
• Qmax = 30 l/min                                               ISO 4401-03
• pmax = 315 bar
• pN red max = 200 bar

BESCHREIBUNG                                      FUNKTION                                          ANWENDUNG
Direktgesteuertes 3-Wege-Druckregelventil         Der Kolben wird durch die Feder in der            Druckregelventile werden eingesetzt, um den
in Flansch- oder Sandwichausführung. Das          Grundstellung gehalten. Die Verbindung zum        Druck in einem Verbraucher unabhängig von
Ventil reduziert den Eingangsdruck auf einen      Verbraucher ist voll offen. Der reduzierte Druck  Druckschwankungen auf der Versorgerseite
einstellbaren Ausgangsdruck. Durch die in-        ist an der Einstellspindel unabhängig vom Ein-    konstant zu halten. Bei mehreren Verbrauchern
tegrierte Druckbegrenzungsfunktion wird ein       gangsdruck einstellbar. Steigt der reduzierte     kann mit Hilfe eines Druckregelventiles pro
Über-schreiten des reduzierten Druckes als        Druck an, verschiebt er den Kolben gegen die      Verbraucher der reduzierte Druck individuell
Folge äusserer Kräfte verhindert. Zwei Verstel-   Feder. Der Volumenstrom am Ventileingang          eingestellt werden. Druckregelventile werden
larten und fünf Druckstufen sind erhältlich. In   wird dadurch abgedrosselt und der reduzierte      zum Reduzieren eines hydraulischen Druckes
der reduzierten Leitung ist ein Manometeran-      Druck geregelt. Lassen Kräfte am Verbraucher      auf ein tieferes Niveau eingesetzt. Die inte-
schluss vorhanden. Eine Bypass-Rückschlag-        den reduzierten Druck über den eingestellten      grierte Druckbegrenzungsfunktion macht ein
ventilplatte (B Bohrung nicht vorhanden) für      Wert ansteigen, wird der Kolben soweit ver-       zusätzliches Druckbegrenzungsventil in der
das Flanschventil, für freien Durchfluss von      schoben, bis der Ventileingang schliesst und      Verbraucherleitung überflüssig. Direktgesteu-
A nach P, kann separat bestellt werden. Bei       die Tankbohrung öffnet. Der Druckanstieg wird     erte Druckregelventile halten den reduzierten
der Sandwichausführung in A und B ist das         somit auf einen geringen, federbedingten Wert,    Druck auch bei härtesten Betriebsbedingungen
Bypass-Rückschlagventil direkt in der Platte      begrenzt.                                         sehr stabil.
eingebaut. Der Körper ist gespritzt, die übrigen
Teile sind Zink-Nickel beschichtet.

                                                  TYPENSCHLÜSSEL

                                                                                                          A DRV d 6           /	              #

                                                  Internationale Anschlussnorm ISO

                                                  Druckregelventil

                                                  Direktgesteuert

                                                  Typenaufstellung/Funktion           N
                                                  Flanschbauart
                                                  Sandwichbauart, Pred in P           A
                                                  Sandwichbauart, Pred in A           B
                                                  Sandwichbauart, Pred in B

                                                  Nenngrösse 6

                                                  Verstellart      Schlüssel
                                                                   Drehknopf
                                                                   Abdeckhaube        D
                                                                                      H

                                                  Nenndruckstufe pN red         31,5 bar            31,5
                                                                                  63 bar             63

                                                                                125 bar             125
                                                                                160 bar             160
                                                                                200 bar             200

                                                  Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN                                                   HYDRAULISCHE KENNGRÖSSEN

Benennung         Direktgesteuertes Druckregelventil                     Druckflüssigkeit                 Mineralöle, andere Medien auf Anfrage

Nenngrösse        NG6 nach ISO 4401-03                                   Max. zulässiger Ver-             ISO 4406:1999, Klasse 18/16/13

Bauart            Flansch- oder Sandwichausführung                       schmutzungsgrad                  (Empfohlene Filterfeinheit ß 6…10≥75)

Befestigungsart   4 Befestigungslöcher für Zylinder-                                                      siehe auch Datenblatt 1.0-50/2

                  schrauben M5 oder Stiftschrauben M5                    Viskositätsbereich               12 mm2/s…320 mm2/s

Anschlussart      Gewindeanschlussplatten                                Druckflüssigkeitstemperatur -20…+70°C

                  Reihenflanschplatten                                   Höchstdruck                      pmax = 315 bar

                  Längenverkettungssysteme                               Tankbelastung im Anschluss T pT max = 50 bar

Umgebungstemperatur -20…+50 °C                                           Nenndruckstufen                  pN red = 31,5 bar, pN red = 63 bar

Einbaulage        beliebig                                                                                pN red = 125 bar, pN red = 160 bar

Anzugsdrehmoment  MD = 5,5 Nm (Qualität 8.8)                                                              pN red = 200 bar
Masse             m = 2,0 kg                                             Öffnungsdruck                    pö = 0,2 bar

                                                                         über Rückschlagventil

                                                                         Volumenstrombereich              Q = 0…30 l/min

Wandfluh AG       Tel. +41 33 672 72 72           E-mail: sales@wandfluh.com                        Abbildung unverbindlich    Datenblatt Nr.
Postfach          Fax +41 33 672 72 12            Internet: www.wandfluh.com                        Änderungen vorbehalten     2.2-650D 1/2
CH-3714 Frutigen                                                                                                              Ausgabe 21 30
