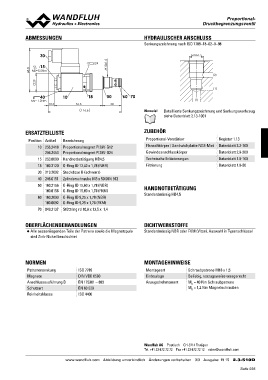

ABMESSUNGEN s24 M18x1.5 Proportional-DDrruucckkbbeeggrreePnnrzzouupnnoggrsstivvoeennnattlii-ll

3068.8 HYDRAULISCHER ANSCHLUSS
15
Senkungszeichnung nach ISO 7789–18–02–0–98
MD= 5.5Nm
M18x1.5

(2)

29

(1)

40 10 18 50 60 70 (1)

MD= 1.2Nm 30

10.3 76.3

116.6 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1001

ERSATZTEILLISTE ZUBEHÖR Register 1.13
Datenblatt 2.3-700
Position Artikel Bezeichnung Proportional-Verstärker Datenblatt 2.9-200
10 256.2418 Proportionalmagnet PI29V-G12 Flanschkörper / Sandwichplatte NG3-Mini Datenblatt 1.0-100
256.2453 Proportionalmagnet PI29V-G24 Gewindeanschlusskörper Datenblatt 1.0-50
15 253.8000 Handnotbetätigung HB4,5 Technische Erläuterungen
18 160.2120 O-Ring ID 12,42 x 1,78 (NBR) Filtrierung
30 219.2002 Steckdose B (schwarz)
40 246.0151 Zylinderschraube M3 x 50 DIN 912 HANDNOTBETÄTIGUNG
50 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM) Standardmässig HB4,5
60 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)
70 049.3137 Stützring rd 10,6 x 13,5 x 1,4

OBERFLÄCHENBEHANDLUNGEN DICHTWERKSTOFFE

◆ Alle aussenliegenden Teile der Patrone sowie die Magnetspule Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

sind Zink-Nickel beschichtet

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M18 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 40 Nm Schraubpatrone
Schutzart EN 60 529 MD = 1,2 Nm Magnetschrauben
Reinheitsklasse ISO 4406

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 15 2.3-510D
