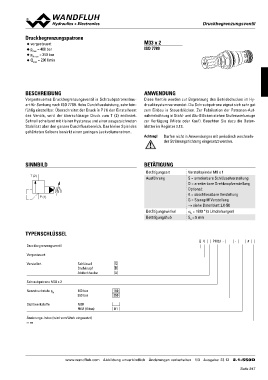

DruckbegrenzunBgVs.PvMen3t3il

Druckbegrenzungspatrone M33 x 2

◆ vorgesteuert ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 230 l/min

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Druckbegrenzungsventil in Schraubpatronenbau- Diese Ventile werden zur Begrenzung des Betriebdruckes im Hy-
art für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr fein- drauliksystem verwendet. Die Schraubpatrone eignet sich sehr gut
fühlig einstellbar. Überschreitet der Druck in P (1) den Einstellwert zum Einbau in Steuerblöcken. Zur Fabrikation der Patronen-Auf-
des Ventils, wird der überschüssige Druck zum T (2) entlastet. nahmebohrung in Stahl- und Alu-Blöcken stehen Stufenwerkzeuge
Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten zur Verfügung (Miete oder Kauf). Beachten Sie dazu die Daten-
Stabilität über den ganzen Durchflussbereich. Das kleine Spiel des blätter im Register 2.13.
gehärteten Kolbens bewirkt einen geringen Leckvolumenstrom.
Achtung! Dürfen nicht in Anwendungen mit periodisch wechseln-
der Strömungsrichtung eingesetzt werden.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

T (2) Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
P (1) Optional:
Betätigungswinkel K = abschliessbare Verstellung
Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0-50

ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

B V PM33 - - #

Druckbegrenzungsventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M33 x 2 160
350
Nenndruckstufe pN 160 bar
350 bar D1

Dichtwerkstoffe NBR
FKM (Viton)

Änderungs-Index (wird vom Werk eingesetzt)

2.1-550

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 23 12 2.1-550D
