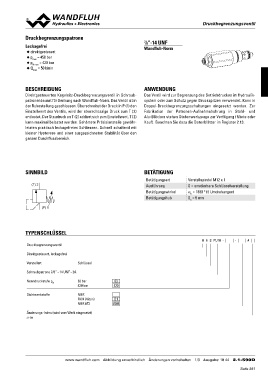

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

Druckbegrenzungspatrone                                                 7⁄8“-14 UNF

Leckagefrei                                                             Wandfluh-Norm
◆ direktgesteuert
◆ pmax = 450 bar
◆ pN max = 420 bar
◆ Qmax = 50 l/min

BESCHREIBUNG                                                            ANWENDUNG

Direktgesteuertes Kegelsitz-Druckbegrenzungsventil in Schraub-          Das Ventil wird zur Begrenzung des Betriebdruckes im Hydraulik-
patronenbauart für Senkung nach Wandfluh-Norm. Das Ventil ist in        system oder zum Schutz gegen Druckspitzen verwendet. Kann in
der Ruhestellung geschlossen. Überschreitet der Druck in P (1) den      Doppel-Druckbegrenzungsschaltungen eingesetzt werden. Zur
Einstellwert des Ventils, wird der überschüssige Druck zum T (2)        Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
entlastet. Der Staudruck an T (2) addiert sich zum Einstellwert. T (2)  Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
kann maximal belastet werden. Gehärtete Präzisionsteile gewähr-         Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
leisten praktisch leckagefreies Schliessen. Schnell schaltend mit
kleiner Hysterese und einer ausgezeichneten Stabilität über den
ganzen Durchflussbereich.

SINNBILD                                                                BETÄTIGUNG          Verstellspindel M12 x 1

     (T) 2                                                               Betätigungsart     S = arretierbare Schlüsselverstellung
                                                                         Ausführung
                                                                         Betätigungswinkel  ab = 1800 ° (5 Umdrehungen)
                                                                         Betätigungshub     Sb = 5 mm

             (P) 1

TYPENSCHLÜSSEL

                                                                                            B E S PU10 - - #

Druckbegrenzungsventil

Direktgesteuert, leckagefrei

Verstellart                        Schlüssel

Schraubpatrone 7/8“ - 14 UNF - 2A

Nenndruckstufe pN                  63 bar        63
                                   420 bar      420

Dichtwerkstoffe                    NBR           D1
                                   FKM (Viton)  Z604
                                   NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.1-590

                        www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 18 44 2.1-590D
