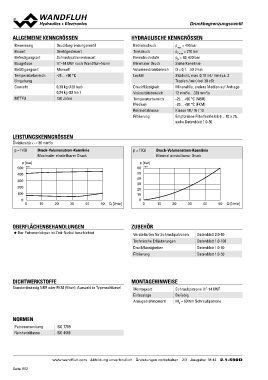

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Druckbegrenzungsventil Betriebsdruck pmax = 450 bar
Bauart Direktgesteuert Tankdruck pT max = 210 bar
Befestigungsart Schraubpatronenbauart Nenndruckstufe pN = 63; 420 bar
Baugrösse 7⁄8“-14 UNF nach Wandfluh-Norm Minimaler Druck Siehe Kennlinie
Betätigungsart Manuell Volumenstrombereich
Temperaturbereich -25…+90 °C Lecköl Q = 0,1…50 l/min
Umgebung
Gewicht 0,30 kg (420 bar) Druckflüssigkeit Sitzdicht, max. 0,15 ml / min (ca. 3
0,24 kg (63 bar) Viskositätsbereich Tropfen / min) bei 30 cSt
MTTFd 150 Jahre Temperaturbereich
Medium Mineralöle, andere Medien auf Anfrage
Reinheitsklasse
Filtrierung 12 mm2/s…320 mm2/s

-25…+90 °C (NBR)
-20…+90 °C (FKM)

Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

p = f (Q) Druck-Volumenstrom-Kennlinie p = f (Q) Druck-Volumenstrom-Kennlinie
Maximaler einstellbarer Druck Minimal einstellbarer Druck
p [bar]
p [bar] 50 Q [l/min] 60 K4057 10 20 30 40 50 Q [l/min]
500 K4056 50
400 40
300 30
200 20
100 10

0 0
0 10 20 30 40 0

OBERFLÄCHENBEHANDLUNGEN ZUBEHÖR Datenblatt 2.0-50
Datenblatt 1.0-100
◆ Der Patronenkörper ist Zink-Nickel beschichtet Verstellarten für Schraubpatronen Datenblatt 1.0-50
Technische Erläuterungen Datenblatt 1.0-50
Druckflüssigkeiten
Filtrierung

DICHTWERKSTOFFE MONTAGEHINWEISE

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel Montageart Schraubpatrone 7⁄8“-14 UNF
Einbaulage Beliebig
Anzugsdrehmoment MD = 60 Nm Schraubpatrone

NORMEN ISO 7789
ISO 4406
Patronensenkung
Reinheitsklasse

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 18 44 2.1-590D
