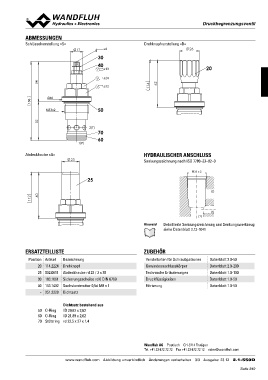

P. 849
DruckbegrenzunBgVs.PvMen3t3il
ABMESSUNGEN Drehknopfverstellung «D»
Schlüsselverstellung «S»
17 s4
30 20
40 s13
106 Ø40
54 M33x2 s24
s32
50
52
2(T)
70
1(P) 60
Abdeckhaube «A» HYDRAULISCHER ANSCHLUSS
Senkungszeichnung nach ISO 7789–33–02–0
M33 x 2
25
(2)
Hinweis! (1)
(1)
Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1041
ERSATZTEILLISTE ZUBEHÖR
Position Artikel Bezeichnung Verstellarten für Schraubpatronen Datenblatt 2.0-50
Gewindeanschlusskörper Datenblatt 2.9-200
20 114.2224 Drehknopf Technische Erläuterungen Datenblatt 1.0-100
25 032.0611 Abdeckhaube rd 23 / 3 x 35 Druckflüssigkeiten Datenblatt 1.0-50
30 193.1061 Sicherungsscheibe rd 6 DIN 6799 Filtrierung Datenblatt 1.0-50
40 153.1402 Sechskantmutter 0,5d M8 x 1
- 251.3228 Dichtsatz
Dichtsatz bestehend aus
50 O-Ring ID 29,82 x 2,62
60 O-Ring ID 21,89 x 2,62
70 Stützring rd 22,5 x 27 x 1,4
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 23 12 2.1-550D
