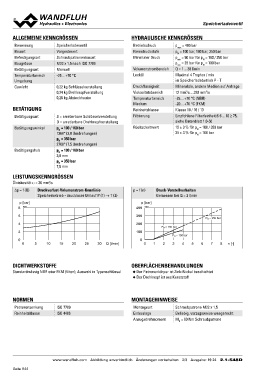

SSppeeiicchheerrllaaddeevveennttiill

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Speicherladeventil Betriebsdruck pmax = 400 bar
Bauart Vorgesteuert Nenndruckstufe pN = 100 bar, 160 bar, 350 bar
Befestigungsart Schraubpatronenbauart Minimaler Druck pmin = 50 bar für pN = 160 / 350 bar
Baugrösse M22 x 1,5 nach ISO 7789 pmin = 25 bar für pN = 100 bar
Betätigungsart Manuell Volumenstrombereich Q = 1…30 l/min
Temperaturbereich -25…+70 °C Lecköl
Umgebung Maximal 4 Tropfen / min
Gewicht 0,22 kg Schlüsselverstellung Druckflüssigkeit im Speicherladebetrieb P - T
0,24 kg Drehknopfverstellung Viskositätsbereich
0,28 kg Abdeckhaube Temperaturbereich Mineralöle, andere Medien auf Anfrage
Medium
BETÄTIGUNG S = arretierbare Schlüsselverstellung Reinheitsklasse 12 mm2/s…320 mm2/s
D = arretierbare Drehknopfverstellung Filtrierung
Betätigungsart -25…+70 °C (NBR)
Betätigungswinkel pN = 100 / 160 bar Rückschaltwert -20…+70 °C (FKM)
1368° (3,8 Umdrehungen)
Betätigungshub pN = 350 bar Klasse 18 / 16 / 13
2700° (7,5 Umdrehungen)
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
pN = 100 / 160 bar siehe Datenblatt 1.0-50
3,8 mm
pN = 350 bar 15 ± 3 % für pN = 160 / 350 bar
7,5 mm 25 ± 3 % für pN = 100 bar

LEISTUNGSKENNGRÖSSEN

Ölviskosität u = 30 mm2/s

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie p = f (n) Druck-Verstellverhalten
Speicherbetrieb - druckloser Umlauf P (1) → T (2) Gemessen bei Q = 2 l/min

p [bar] p [bar]
8 K0393 400 K0391

6 300 PN = 350 bar
200
4 100 PN = 160 bar 6 7 8 n [-]
PN = 100 bar
2 0
0 12345
0
0 5 10 15 20 25 30 Q [l/min]

DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Der Patronenkörper ist Zink-Nickel beschichtet

◆ Der Drehknopf ist aus Kunststoff

NORMEN MONTAGEHINWEISE

Patronensenkung ISO 7789 Montageart Schraubpatrone M22 x 1,5
Reinheitsklasse ISO 4406 Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 60 Nm Schraubpatrone
