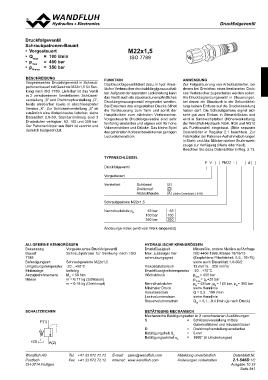

Druckfolgeventil

Schraubpatronen-Bauart M22x1,5

• Vorgesteuert ISO 7789

• Qmax = 100 l/min
• pmax = 400 bar
• pN max = 350 bar

BESCHREIBUNG FUNKTION ANWENDUNG
Vorgesteuertes Druckfolgeventil in Schraub- Das Druckfolgeventil dient dazu, in hydr. Kreis- Zur Folgesteuerung von Arbeitsabläufen, bei
patronenbauart mit Gewinde M22x1,5 für Sen- läufen Verbraucher druckabhängig zuzuschal- denen bei Erreichen eines bestimmten Druk-
kung nach ISO 7789. Lieferbar ist das Ventil ten. Aufgrund der separaten Leckölleitung kann kes Verbraucher zugeschaltet werden sollen.
in 2 verschiedenen Verstellarten: Schlüssel- das Ventil auch als staudruckunempfindliches Als Druckbegrenzungsventil in Steuerungen,
verstellung „S“ und Drehknopfverstellung „D“, Druckbegrenzungsventil eingesetzt werden. bei denen ein Staudruck in der Sekundärlei-
beide arretierbar sowie in abschliessbarer Bei Erreichen des eingestellten Drucks öffnet tung keinen Einfluss auf die Druckeinstellung
Version „K“. Zur Schlüsselverstellung „S“ ist die Vorsteuerung zum Tank und somit der haben darf. Die Schraubpatrone eignet sich
zusätzlich eine Abdeckhaube lieferbar, siehe Hauptkolben zum nächsten Verbraucher. sehr gut zum Einbau in Steuerblöcken und
Datenblatt 2.0-50. Standardmässig sind 3 Vorgesteuerte Druckfolgeventile sind sehr wird in Sandwichplatten (Höhenverkettung)
Druckstufen verfügbar: 63, 160 und 350 bar. feinfühlig einstellbar und eignen sich für hohe der Wandfluh-Hydraulik NG4, NG6 und NG10
Der Patronenkörper aus Stahl ist verzinkt und Volumenströme und Drücke. Das kleine Spiel als Funktionsteil eingebaut. (Bitte separate
dadurch rostgeschützt. des gehärteten Kolbens bewirkt einen geringen Datenblätter in Register 2.1 beachten). Zur
Leckvolumenstrom. Fabrikation der Patronen-Aufnahmebohrungen
in Stahl- und Alu- Blöcken stehen Stufenwerk-
zeuge zur Verfügung (Miete oder Kauf).
Beachten Sie dazu Datenblätter in Reg. 2.13.

TYPENSCHLÜSSEL F V PM22 - #
Druckfolgeventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A (siehe Datenblatt 2.0-50)

Schraubpatrone M22x1,5

Nenndruckstufe pN 63 bar 63
160 bar 160
350 bar 350

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Vorgesteuertes Druckfolgeventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Bauart Schraubpatrone für Senkung nach ISO Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

7789 schmutzungsgrad (Empfohlene Filterfeinheit ß 6...10≥75)

Befestigungsart Schraubgewinde M22x1,5 siehe auch Datenblatt 1.0-50/2

Umgebungstemperatur -20…+50°C Viskositätsbereich 12 mm2/s…320 mm2/s

Einbaulage beliebig Druckflüssigkeitstemperatur -20…+70°C

Anzugsdrehmoment MD = 50 Nm Höchstdruck pmax = 400 bar
Masse m = 0,17 kg (Schlüssel) pTmax= pP+20 bar
Nenndruckstufen pN = 63 bar, pN = 160 bar, pN = 350 bar
m = 0,18 kg (Drehknopf) Minimaler Druck siehe Kennlinie

Volumenstrom Q = 0,2…100 l/min

Leckvolumenstrom siehe Kennlinie

Steuervolumenstrom QSt = 0,1…0,4 l/min (je nach Druck)

SCHALTZEICHEN BETÄTIGUNG MECHANISCH
P(1)
Mechanische Betätigungsarten in 2 verschiedenen Ausführungen:
x(3) A(2)
S = Schlüsselverstellung mittels

Gabelschlüssel und Inbusschlüssel

D = Drehknopfverstellung arretierbar

Betätigungshub Sb = 5 mm
Betätigungswinkel αb = 1800° (5 Umdrehungen)

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 ø1226 Internet: www.wandfluh.com Änderungen vorbehalten 2.1-546D 1/2
