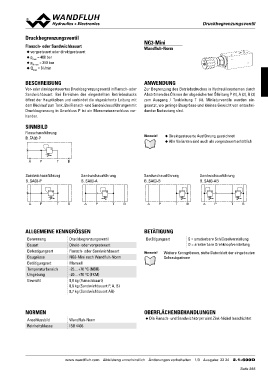

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

Druckbegrenzungsventil NG3-Mini

Flansch- oder Sandwichbauart Wandfluh-Norm
◆ vorgesteuert oder direktgesteuert
◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 8 l/min

BESCHREIBUNG ANWENDUNG

Vor- oder direktgesteuertes Druckbegrenzungsventil in Flansch- oder Zur Begrenzung des Betriebsdruckes in Hydrauliksystemen durch
Sandwichbauart. Bei Erreichen des eingestellten Betriebsdrucks Abströmen des Öls von der abgesicherten Ölleitung P (1), A (2), B (3)
öffnet der Hauptkolben und verbindet die abgesicherte Leitung mit zum Ausgang / Tankleitung T (4). Miniaturventile werden ein-
dem Rücklauf zum Tank. Bei Flansch- und Sandwichausführungen mit gesetzt, wo geringe Baugrösse und kleines Gewicht von entschei-
Druckbegrenzung in Anschluss P ist ein Manometeranschluss vor- dender Bedeutung sind.
handen.
Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
SINNBILD ◆ Alle Varianten sind auch als vorgesteuert erhältlich

Flanschausführung
B..FA03-P

AP TB

Sandwichausführung Sandwichausführung Sandwichausführung Sandwichausführung
B..SA03-P B..SA03-A B..SA03-B B..SA03-AB

AP TB AP TB AP TB AP TB

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG

Benennung Druckbegrenzungsventil Betätigungsart S = arretierbare Schlüsselverstellung
Bauart D = arretierbare Drehknopfverstellung
Befestigungsart Direkt- oder vorgesteuert
Baugrösse Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Betätigungsart Flansch- oder Sandwichbauart Schraubpatrone
Temperaturbereich
Umgebung NG3-Mini nach Wandfluh-Norm
Gewicht
Manuell

-25…+70 °C (NBR)
-20…+70 °C (FKM)

0,8 kg (Flanschbuart)
0,6 kg (Sandwichbauart P, A, B)
0,7 kg (Sandwichbauart AB)

NORMEN Wandfluh-Norm OBERFLÄCHENBEHANDLUNGEN
ISO 4406
Anschlussbild ◆ Die Flansch- und Sandwichkörper sind Zink-Nickel beschichtet
Reinheitsklasse

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 22 24 2.1-600D
