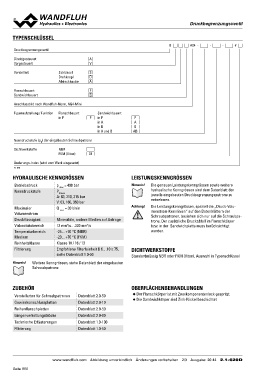

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

TYPENSCHLÜSSEL

B A04 - - - #

Druckbegrenzungsventil

Direktgesteuert A
Vorgesteuert V

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion Flanschbauart Sandwichbauart P
in P P in P A
B
in A AB
in B
in A und B

Nenndruckstufe (pN) der eingebauten Schraubpatrone

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.1-620

HYDRAULISCHE KENNGRÖSSEN LEISTUNGSKENNGRÖSSEN

Betriebsdruck p max = 400 bar Hinweis! Die genauen Leistungskenngrössen sowie weitere
Nenndruckstufe PN max hydraulische Kenngrössen sind dem Datenblatt der
A: 63, 210, 315 bar jeweils eingebauten Druckbegrenzungspatrone zu
Maximaler V: 63, 160, 350 bar entnehmen.
Volumenstrom Q max = 30 l/min
Druckflüssigkeit Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
Viskositätsbereich Mineralöle, andere Medien auf Anfrage menstrom-Kennlinien“ auf den Datenblättern der
Temperaturbereich 12 mm2/s…320 mm2/s Schraubpatronen, beziehen sich nur auf die Schraubpa-
Medium -25…+70 °C (NBR) trone. Der zusätzliche Druckabfall im Flanschkörper
Reinheitsklasse -20…+70 °C (FKM) bzw. in der Sandwichplatte muss berücksichtigt
Filtrierung Klasse 18 / 16 / 13 werden.
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50 DICHTWERKSTOFFE

Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone

ZUBEHÖR Datenblatt 2.0-50 OBERFLÄCHENBEHANDLUNGEN
Datenblatt 2.9-10
Verstellarten für Schraubpatronen Datenblatt 2.9-50 ◆ Der Flanschkörper ist mit Zweikomponentenlack gespritzt
Gewindeanschlussplatten Datenblatt 2.9-90
Reihenflanschplatten Datenblatt 1.0-100 ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
Längenverkettungsblöcke Datenblatt 1.0-50
Technische Erläuterungen
Filtrierung

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 20 44 2.1-620D
