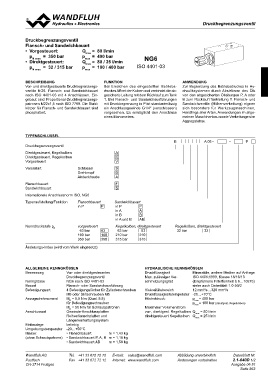

Druckbegrenzungsventil

Flansch- und Sandwichbauart

• Vorgesteuert: Qmax = 80 l/min Ng6
pN max = 350 bar pmax = 400 bar
Qmax = 80 / 25 l/min ISO 4401-03
• Direktgesteuert: pmax = 100 / 400 bar
pN max = 32 / 315 bar

BeSCHReIBuNg FuNKtIoN ANweNDuNg
Vor- und direktgesteuerte Druckbegrenzungs- Bei Erreichen des eingestellten Betriebs- Zur Begrenzung des Betriebsdruckes in Hy-
ventile NG6. Flansch- und Sandwichbauart druckes öffnet der Kolben und verbindet die ab- drauliksystemen durch Abströmen des Öls
nach ISO 4401-03 mit 4 Anschlüssen. Ein- gesicherte Leitung mit dem Rücklauf zum Tank von den abgesicherten Ölleitungen P, A oder
gebaut sind Proportional-Druckbegrenzungs- T. Bei Flansch- und Sandwichausführungen B zum Rücklauf / Tankleitung T. Flansch- und
patronen M22x1,5 nach ISO 7789. Die Stahl- mit Druckbegrenzung in P ist standardmässig Sandwichventile (Höhenverkettung) eignen
körper für Flansch- und Sandwichbauart sind ein Anschlussgewinde G1/4" (verschlossen) sich besonders für Werkzeugmaschinen,
phosphatiert. vorgesehen. Es ermöglicht den Anschluss Handlings aller Arten, Anwendungen im allge-
eines Manometers. meinen Maschinenbau sowie Verkettungen im
Aggregatebau.

tYPeNSCHLÜSSeL

B A 06 - - #

Druckbegrenzungsventil

Direktgesteuert, Kegelkolben A
Direktgesteuert, Regelkolben K
Vorgesteuert V

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG6

Typenaufstellung/Funktion Flanschbauart Sandwichbauart
in P P in P P
in A A
in B B
in A und B AB

Nenndruckstufe pN vorgesteuert Kegelkolben, direktgesteuert Regelkolben, direktgesteuert
63 bar
160 bar 63 63 bar 63 32 bar 32
350 bar 160
350 210 bar 210

315 bar 315

Änderungs-Index (wird vom Werk eingesetzt)

ALLgeMeINe KeNNgRÖSSeN HYDRAuLISCHe KeNNgRÖSSeN

Benennung Vor- oder direktgesteuertes Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Druckbegrenzungsventil Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Nenngrösse NG6 nach ISO 4401-03 schmutzungsgrad (Empfohlene Filterfeinheit ß 6…10≥75)

Bauart Flansch- oder Sandwichausführung siehe auch Datenblatt 1.0-50/2

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben Viskositätsbereich 12 mm2/s…320 mm2/s

M5 oder Stiftschrauben M5 Druckflüssigkeitstemperatur -20…+70°C

Anzugsdrehmoment MD = 5,5 Nm (Qual. 8.8) Höchstdruck: pmax = 400 bar
für Befestigungsschrauben Maximaler Volumenstrom pmax = 100 bar (direktgest. Regelkolben)

Anschlussart MD = 50 Nm für Schraubpatronen vor-, direktgest. Regelkolben Qmax = 80 l/min
Gewinde-Anschlussplatten direktgesteuert Kegelkolben Qmax = 25 l/min

Reihenflanschplatten und

Längenverkettungssystem

Einbaulage beliebig

Umgebungstemperatur -20…+50°C

Masse: • Flanschbauart m = 1,43 kg

(ohne Schraubpatrone) • Sandwichbauart P, A, B m = 1,18 kg

• Sandwichbauart AB m = 1,58 kg
