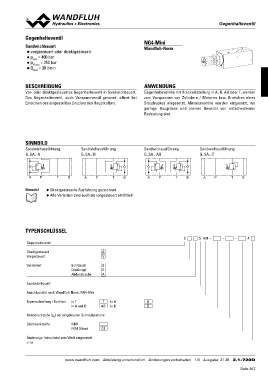

GGeeggeennhhaalltteevveennttiill

Gegenhalteventil NG4-Mini

Sandwichbauart Wandfluh-Norm
◆ vorgesteuert oder direktgesteuert
QppNmmamaxxa=x==4303005l0/bmabiranr
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vor- oder direktgesteuertes Gegenhalteventil in Sandwichbauart. Gegenhalteventile mit Druckeinstellung in A, B, AB oder T, werden
zum Vorspannen von Zylindern / Motoren bzw. Erreichen eines
Das Gegenhalteventil, auch Vorspannventil genannt, öffnet bei Staudruckes eingesetzt. Miniaturventile werden eingesetzt, wo
geringe Baugrösse und kleines Gewicht von entscheidender
Erreichen des eingestellten Druckes den Hauptkolben. Bedeutung sind.

SINNBILD Sandwichausführung Sandwichausführung Sandwichausführung
G..SA..-B G..SA..-AB G..SA..-T
Sandwichausführung

G..SA..-A

AP TB AP TB AP TB AP TB

Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
◆ Alle Varianten sind auch als vorgesteuert erhältlich

TYPENSCHLÜSSEL

G S A04 - - - #

Gegenhalteventil

Direktgesteuert A
Vorgesteuert V

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Sandwichbauart

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Typenaufstellung / Funktion in T T in A A
in A und B AB in B B

Nenndruckstufe (pN) der eingebauten Schraubpatrone

Dichtwerkstoffe NBR
FKM (Viton)
D1

Änderungs-Index (wird vom Werk eingesetzt)

2.1-720

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 26 2.1-720D
