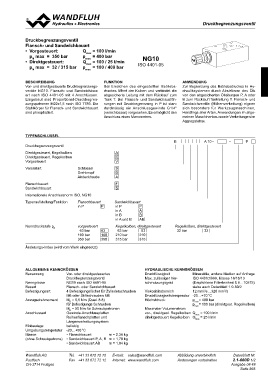

DDrurucckkbbeeggrerennzuzunnggssvveenntitliel

Druckbegrenzungsventil

Flansch- und Sandwichbauart

• Vorgesteuert: Qmax = 100 l/min Ng10
pN max = 350 bar pmax = 400 bar
Qmax = 100 / 25 l/min ISO 4401-05
• Direktgesteuert: pmax = 100 / 400 bar
pN max = 32 / 315 bar

BeSCHReIBuNg FuNKtIoN ANweNDuNg
Vor- und direktgesteuerte Druckbegrenzungs- Bei Erreichen des eingestellten Betriebs- Zur Begrenzung des Betriebsdruckes in Hy-
ventile NG10. Flansch- und Sandwichbau- druckes öffnet der Kolben und verbindet die drauliksystemen durch Abströmen des Öls
art nach ISO 4401-05 mit 4 Anschlüssen. abgesicherte Leitung mit dem Rücklauf zum von den abgesicherten Ölleitungen P, A oder
Eingebaut sind Proportional-Druckbegren- Tank T. Bei Flansch- und Sandwichausfüh- B zum Rücklauf / Tankleitung T. Flansch- und
zungspatronen M22x1,5 nach ISO 7789. Die rungen mit Druckbegrenzung in P ist stan- Sandwichventile (Höhenverkettung) eignen
Stahlkörper für Flansch- und Sandwichbauart dardmässig ein Anschlussgewinde G1/4" sich besonders für Werkzeugmaschinen,
sind phosphatiert. (verschlossen) vorgesehen. Es ermöglicht den Handlings aller Arten, Anwendungen im allge-
Anschluss eines Manometers. meinen Maschinenbau sowie Verkettungen im
Aggregatebau.

tYPeNSCHLÜSSeL

B A 10 - - #

Druckbegrenzungsventil

Direktgesteuert, Kegelkolben A
Direktgesteuert, Regelkolben K
Vorgesteuert V

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Flanschbauart F
Sandwichbauart S

Internationale Anschlussnorm ISO, NG10

Typenaufstellung/Funktion Flanschbauart Sandwichbauart
in P P in P P
in A A
in B B
in A und B AB

Nenndruckstufe pN vorgesteuert Kegelkolben, direktgesteuert Regelkolben, direktgesteuert
63 bar
160 bar 63 63 bar 63 32 bar 32
350 bar 160
350 210 bar 210

315 bar 315

Änderungs-Index (wird vom Werk eingesetzt)

ALLgeMeINe KeNNgRÖSSeN HYDRAuLISCHe KeNNgRÖSSeN

Benennung Vor- oder direktgesteuertes Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Druckbegrenzungsventil Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Nenngrösse NG10 nach ISO 4401-05 schmutzungsgrad (Empfohlene Filterfeinheit ß 6…10≥75)

Bauart Flansch- oder Sandwichbauart siehe auch Datenblatt 1.0-50/2

Befestigungsart 4 Befestigungslöcher für Zylinderschrauben Viskositätsbereich 12 mm2/s…320 mm2/s

M6 oder Stiftschrauben M6 Druckflüssigkeitstemperatur -20…+70 °C

Anzugsdrehmoment MD = 9,5 Nm (Qual. 8.8) Höchstdruck: pmax= 400 bar
für Befestigungs Schrauben Maximaler Volumenstrom pmax= 100 bar (direktgest. Regelkolben)

Anschlussart MD = 50 Nm für Schraubpatronen vor-, direktgest. Regelkolben Qmax = 100 l/min
Gewinde-Anschlussplatten direktgesteuert Kegelkolben Qmax = 25 l/min

Reihenflanschplatten und

Längenverkettungssystem

Einbaulage beliebig

Umgebungstemperatur -20…+50 °C

Masse: • Flanschbauart m = 2,34 kg

(ohne Schraubpatrone) • Sandwichbauart P, A, B m = 1,70 kg

• Sandwichbauart AB m = 1,94 kg

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.1-660D 1/2
CH-3714 Frutigen Ausgabe 08 48
