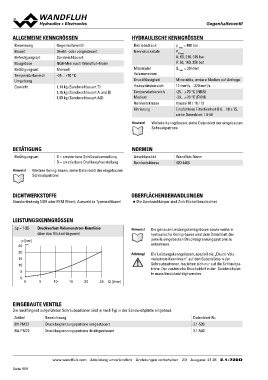

P. 868
GGeeggeennhhaalltteevveennttiill
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Gegenhalteventil Betriebsdruck p max = 400 bar
Bauart Direkt- oder vorgesteuert Nenndruckstufe PN max
Befestigungsart Sandwichbauart A: 63, 210, 315 bar
Baugrösse NG4-Mini nach Wandfluh-Norm Maximaler V: 63, 160, 350 bar
Betätigungsart Manuell Volumenstrom Q max = 30 l/min
Temperaturbereich -25…+70 °C Druckflüssigkeit
Umgebung Viskositätsbereich Mineralöle, andere Medien auf Anfrage
Gewicht 1,14 kg (Sandwichbauart T) Temperaturbereich 12 mm2/s…320 mm2/s
1,75 kg (Sandwichbauart A und B) Medium -25…+70 °C (NBR)
1,80 kg (Sandwichbauart AB) Reinheitsklasse -20…+70 °C (FKM)
Filtrierung Klasse 18 / 16 / 13
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone
BETÄTIGUNG S = arretierbare Schlüsselverstellung NORMEN Wandfluh-Norm
D = arretierbare Drehknopfverstellung ISO 4406
Betätigungsart Anschlussbild
Reinheitsklasse
Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone
DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
LEISTUNGSKENNGRÖSSEN
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Hinweis! Die genauen Leistungskenngrössen sowie weitere
über das Rückschlagventil hydraulische Kenngrössen sind dem Datenblatt der
jeweils eingebauten Druckbegrenzungspatrone zu
p [bar] entnehmen.
25 K0315
20 Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
15 menstrom-Kennlinien“ auf den Datenblättern der
10 Schraubpatronen, beziehen sich nur auf die Schraubpa-
trone. Der zusätzliche Druckabfall in der Sandwichplat-
5 te muss berücksichtigt werden.
0
5 10 15 20 25 Q [l/min]
0
EINGEBAUTE VENTILE
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ in der Sandwichplatte eingebaut.
Artikel Bezeichnung Datenblatt-Nr.
2.1-530
BV.PM22 Druckbegrenzungspatrone vorgesteuert 2.1-540
BA.PM22 Druckbegrenzungspatrone direktgesteuert
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 21 26 2.1-720D
