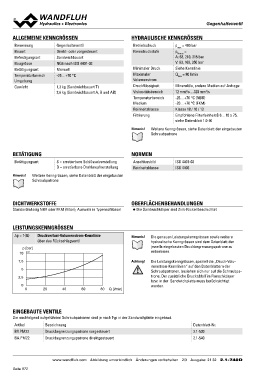

GGeeggeennhhaalltteevveennttiill
ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN
Benennung Gegenhalteventil Betriebsdruck pmax = 400 bar
Bauart Direkt- oder vorgesteuert Nenndruckstufe pN max =
Befestigungsart Sandwichbauart A: 63, 210, 315 bar
Baugrösse NG6 nach ISO 4401-03 Minimaler Druck V: 63, 160, 350 bar
Betätigungsart Manuell Maximaler Siehe Kennlinie
Temperaturbereich -25…+70 °C Volumenstrom Qmax = 80 l/min
Umgebung Druckflüssigkeit
Gewicht 1,3 kg (Sandwichbauart T) Viskositätsbereich Mineralöle, andere Medien auf Anfrage
2,6 kg (Sandwichbauart A, B und AB) Temperaturbereich 12 mm2/s…320 mm2/s
Medium -25…+70 °C (NBR)
Reinheitsklasse -20…+70 °C (FKM)
Filtrierung Klasse 18 / 16 / 13
Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50
Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone
BETÄTIGUNG S = arretierbare Schlüsselverstellung NORMEN ISO 4401-03
D = arretierbare Drehknopfverstellung ISO 4406
Betätigungsart Anschlussbild
Reinheitsklasse
Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone
DICHTWERKSTOFFE OBERFLÄCHENBEHANDLUNGEN
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel ◆ Die Sandwichkörper sind Zink-Nickel beschichtet
LEISTUNGSKENNGRÖSSEN
Δp = f (Q) Druckverlust-Volumenstrom-Kennlinie Hinweis! Die genauen Leistungskenngrössen sowie weitere
über das Rückschlagventil hydraulische Kenngrössen sind dem Datenblatt der
jeweils eingebauten Druckbegrenzungspatrone zu
p [bar] entnehmen.
10 K0317
7,5 Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
menstrom-Kennlinien“ auf den Datenblättern der
5 Schraubpatronen, beziehen sich nur auf die Schraubpa-
trone. Der zusätzliche Druckabfall im Flanschkörper
2,5 bzw. in der Sandwichplatte muss berücksichtigt
werden.
0
0 20 40 60 80 Q [l/min]
EINGEBAUTE VENTILE
Die nachfolgend aufgeführten Schraubpatronen sind je nach Typ in der Sandwichplatte eingebaut.
Artikel Bezeichnung Datenblatt-Nr.
2.1-530
BV.PM22 Druckbegrenzungspatrone vorgesteuert 2.1-540
BA.PM22 Druckbegrenzungspatrone direktgesteuert
