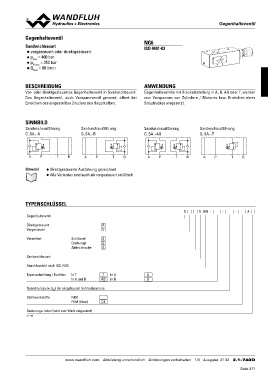

GGeeggeennhhaalltteevveennttiill
Gegenhalteventil NG6
Sandwichbauart ISO 4401-03
◆ vorgesteuert oder direktgesteuert
ppQmNmamaxxa=x==4803005l0/bmabiranr
◆
◆
◆
BESCHREIBUNG ANWENDUNG
Vor- oder direktgesteuertes Gegenhalteventil in Sandwichbauart. Gegenhalteventile mit Druckeinstellung in A, B, AB oder T, werden
Das Gegenhalteventil, auch Vorspannventil genannt, öffnet bei zum Vorspannen von Zylindern / Motoren bzw. Erreichen eines
Erreichen des eingestellten Druckes den Hauptkolben. Staudruckes eingesetzt.
SINNBILD Sandwichausführung Sandwichausführung Sandwichausführung
G..SA..-B G..SA..-AB G..SA..-T
Sandwichausführung
G..SA..-A
AP TB AP TB AP TB AP TB
Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
◆ Alle Varianten sind auch als vorgesteuert erhältlich
TYPENSCHLÜSSEL
G S A06 - - - #
Gegenhalteventil
Direktgesteuert A
Vorgesteuert V
Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A
Sandwichbauart
Anschlussbild nach ISO, NG6
Typenaufstellung / Funktion in T T in A A
in A und B AB in B B
Nenndruckstufe (pN) der eingebauten Schraubpatrone
Dichtwerkstoffe NBR
FKM (Viton)
D1
Änderungs-Index (wird vom Werk eingesetzt)
2.1-740
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 21 32 2.1-740D
