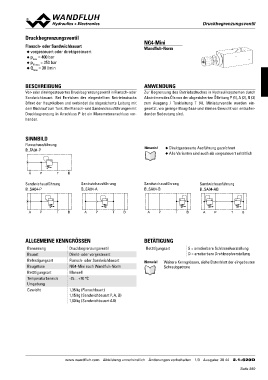

Page 859 - Softbound_Edition_19_de
P. 859
DDrruucckkbbeeggrreennzzuunnggssvveennttiill
Druckbegrenzungsventil NG4-Mini
Flansch- oder Sandwichbauart Wandfluh-Norm
◆ vorgesteuert oder direktgesteuert
ppQmNmamaxxa=x==4303005l0/bmabiranr
◆
◆
◆
BESCHREIBUNG ANWENDUNG
Vor- oder direktgesteuertes Druckbegrenzungsventil in Flansch- oder Zur Begrenzung des Betriebsdruckes in Hydrauliksystemen durch
Sandwichbauart. Bei Erreichen des eingestellten Betriebsdrucks Abströmen des Öls von der abgesicherten Ölleitung P (1), A (2), B (3)
öffnet der Hauptkolben und verbindet die abgesicherte Leitung mit zum Ausgang / Tankleitung T (4). Miniaturventile werden ein-
dem Rücklauf zum Tank. Bei Flansch- und Sandwichausführungen mit gesetzt, wo geringe Baugrösse und kleines Gewicht von entschei-
Druckbegrenzung in Anschluss P ist ein Manometeranschluss vor- dender Bedeutung sind.
handen.
SINNBILD Hinweis! ◆ Direktgesteuerte Ausführung gezeichnet
◆ Alle Varianten sind auch als vorgesteuert erhältlich
Flanschausführung
B..FA04-P
AP T B
Sandwichausführung Sandwichausführung Sandwichausführung Sandwichausführung
B..SA04-P B..SA04-A B..SA04-B B..SA04-AB
AP TB AP TB AP TB AP TB
ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG
Benennung Druckbegrenzungsventil Betätigungsart S = arretierbare Schlüsselverstellung
Bauart Direkt- oder vorgesteuert D = arretierbare Drehknopfverstellung
Befestigungsart Flansch- oder Sandwichbauart
Baugrösse NG4-Mini nach Wandfluh-Norm Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Betätigungsart Manuell Schraubpatrone
Temperaturbereich -25…+70 °C
Umgebung
Gewicht 1,35 kg (Flanschbuart)
1,15 kg (Sandwichbauart P, A, B)
1,60 kg (Sandwichbauart AB)
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 20 44 2.1-620D
