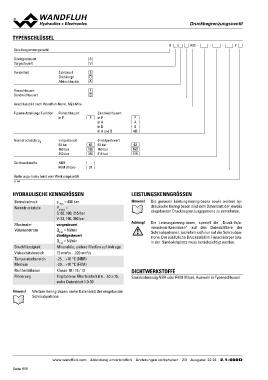

Page 856 - Softbound_Edition_19_de

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

TYPENSCHLÜSSEL

B A03 - - - #

Druckbegrenzungsventil

Direktgesteuert S
Vorgesteuert V

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Flanschbauart F
Sandwichbauart S

Anschlussbild nach Wandfluh-Norm, NG3-Mini Sandwichbauart
P in P
Typenaufstellung / Funktion Flanschbauart P
in P in A A
in B B
Nenndruckstufe pN vorgesteuert in A und B AB
63 bar
160 bar direktgesteuert 63
350 bar 63 63 bar 160
160 160 bar 315
350 315 bar
Dichtwerkstoffe NBR
FKM (Viton) D1

Änderungs-Index (wird vom Werk eingesetzt)

2.1-600

HYDRAULISCHE KENNGRÖSSEN LEISTUNGSKENNGRÖSSEN

Betriebsdruck p max = 400 bar Hinweis! Die genauen Leistungskenngrössen sowie weitere hy-
Nenndruckstufe PN max = draulische Kenngrössen sind dem Datenblatt der jeweils
S: 63, 160, 315 bar eingebauten Druckbegrenzungspatrone zu entnehmen.
Maximaler V: 63, 160, 350 bar
Volumenstrom Achtung! Die Leistungskenngrössen, speziell die „Druck-Volu-
vorgesteuert menstrom-Kennlinien“ auf den Datenblättern der
Druckflüssigkeit Qmax = 8 l/min Schraubpatronen, beziehen sich nur auf die Schraubpa-
Viskositätsbereich direktgesteuert trone. Der zusätzliche Druckabfall im Flanschkörper bzw.
Temperaturbereich Qmax = 5 l/min in der Sandwichplatte muss berücksichtigt werden.
Medium Mineralöle, andere Medien auf Anfrage
Reinheitsklasse DICHTWERKSTOFFE
Filtrierung 12 mm2/s…320 mm2/s
Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel
-25…+70 °C (NBR)
-20…+70 °C (FKM)

Klasse 18 / 16 / 13

Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

Hinweis! Weitere Kenngrössen, siehe Datenblatt der eingebauten
Schraubpatrone

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/3 Ausgabe: 22 24 2.1-600D
