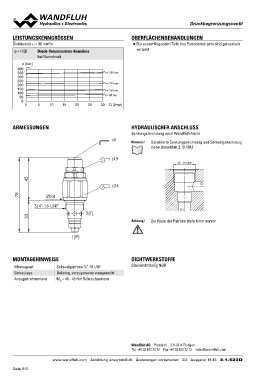

DruckbegrenzuBnEgSsvPeUn0t8il
LEISTUNGSKENNGRÖSSEN OBERFLÄCHENBEHANDLUNGEN
Ölviskosität u = 30 mm2/s ◆ Die aussenliegenden Teile des Patronenkörpers sind galvanisch
p = f (Q) Druck-Volumenstrom-Kennlinie verzinkt
bei Nenndruck
p [bar] 5 10 15 20 25 PN = 350 bar
400 K4145 PN = 220 bar
350 PN = 135 bar
300 PN = 60 bar
250
200 30 Q [l/min]
150
100
50
0
0
ABMESSUNGEN HYDRAULISCHER ANSCHLUSS
Senkungszeichnung nach Wandfluh-Norm
s5 Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1043
s19
¾“ - 16 UNF
78 Ø24 s24 (2)
45 3/4"-16 UNF
(1)
33 2(T)
Achtung! Die Nase der Patrone steht 4 mm hervor
1(P)
MONTAGEHINWEISE DICHTWERKSTOFFE
Montageart Schraubpatrone 3⁄4“-16 UNF Standardmässig NBR
Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD = 40 - 45 Nm Schraubpatrone
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/2 Ausgabe: 16 43 2.1-523D
