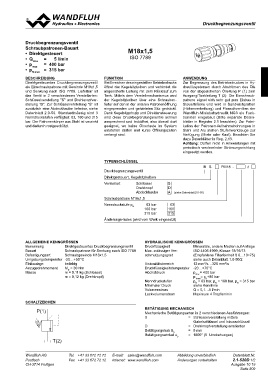

Druckbegrenzungsventil M18x1,5 ANWENDUNG
Schraubpatronen-Bauart Zur Begrenzung des Betriebsdruckes in Hy-
• Direktgesteuert ISO 7789 drauliksystemen durch Abströmen des Öls
• Qmax = 5 l/min von der abgesicherten Ölleitung P (1) zum
• pmax = 400 bar FUNKTION Ausgang/Tankleitung T (2). Die Einschraub-
• pN max = 315 bar Bei Erreichen des eingestellten Betriebsdrucks patrone eignet sich sehr gut zum Einbau in
öffnet der Kegelsitzkolben und verbindet die Steuerblöcke und wird in Sandwichplatten
BESCHrEIBUNG abgesicherte Leitung mit dem Rücklauf zum (Höhenverkettung) und Flanschventilen der
Direktgesteuertes Druckbegrenzungsventil Tank. Mittels dem Verstellmechanismus wird Wandfluh-Miniaturhydraulik NG3 als Funk-
als Einschraubpatrone mit Gewinde M18x1,5 der Kegelsitzkolben über eine Schrauben- tionsteil eingebaut (Bitte separate Daten-
und Senkung nach ISO 7789. Lieferbar ist feder auf den in der unteren Patronenöffnung blätter in Register 2.1 beachten). Zur Fabri-
das Ventil in 2 verschiedenen Verstellarten: eingepressten und gehärteten Sitz gedrückt. kation der Patronen-Aufnahmebohrungen in
Schlüsselverstellung "S" und Drehknopfver- Dank Kegelsitzprinzip und Direktansteuerung Stahl und Alu stehen Stufenwerkzeuge zur
stellung "D". Zur Schlüsselverstellung "S" ist sind diese Druckbegrenzungsventile schnell Verfügung (Miete oder Kauf). Beachten Sie
zusätzlich eine Abdeckhaube lieferbar, siehe ansprechend und leckölfrei, also überall dort dazu Datenblätter in Reg. 2.13.
Datenblatt 2.0-50. Standardmässig sind 3 geeignet, wo keine Ölverluste im System Achtung: Dürfen nicht in Anwendungen mit
Nenndruckstufen verfügbar: 63, 160 und 315 entstehen dürfen und kurze Öffnungszeiten periodisch wechselnder Strömungsrichtung
bar. Der Patronenkörper aus Stahl ist verzinkt verlangt sind. eingesetzt werden.
und dadurch rostgeschützt.

TYPENSCHLÜSSEL BS PM18 - #
Druckbegrenzungsventil

Direktgesteuert, Kegelsitzkolben

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A (siehe Datenblatt 2.0-50)

Schraubpatrone M18x1,5

Nenndruckstufe pN 63 bar 63
160 bar 160
315 bar 315

Änderungs-Index (wird vom Werk eingesetzt)

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Direktgesteuertes Druckbegrenzungsventil Druckflüssigkeit Mineralöle, andere Medien auf Anfrage

Bauart Schraubpatrone für Senkung nach ISO 7789 Max. zulässiger Ver- ISO 4406:1999, Klasse 18/16/13

Befestigungsart Schraubgewinde M18x1,5 schmutzungsgrad (Empfohlene Filterfeinheit ß 6…10≥75)

Umgebungstemperatur -20…+50 °C siehe auch Datenblatt 1.0-50/2

Einbaulage beliebig Viskositätsbereich 12 mm2/s…320 mm2/s

Anzugsdrehmoment MD = 30 Nm Druckflüssigkeitstemperatur -20…+70°C
Masse m = 0,11 kg (Schlüssel)
Höchstdruck pmax = 400 bar
m = 0,12 kg (Drehknopf) pTmax= pP+80 bar
Nenndruckstufen pN = 63 bar, pN = 160 bar, pN = 315 bar
Minimaler Druck siehe Kennlinie

Volumenstrom Q = 0,1…5 l/min

Leckvolumenstrom Maximum 4 Tropfen/min

SCHALTZEICHEN BETÄTIGUNG MECHANISCH

P(1) Mechanische Betätigungsarten in 2 verschiedenen Ausführungen:

S = Schlüsselverstellung mittels

Gabelschlüssel und Inbusschlüssel

D = Drehknopfverstellung arretierbar

Betätigungshub Sb = 5 mm
Betätigungswinkel αb = 1800° (5 Umdrehungen)

T(2)

Wandfluh AG Tel. +41 33 672 72 72 E-mail: sales@wandfluh.com Abbildung unverbindlich Datenblatt Nr.
Postfach Fax +41 33 672 72 12 Internet: www.wandfluh.com Änderungen vorbehalten 2.1-520D 1/2
CH-3714 Frutigen Ausgabe 10 19

Seite 809

Ø 26
