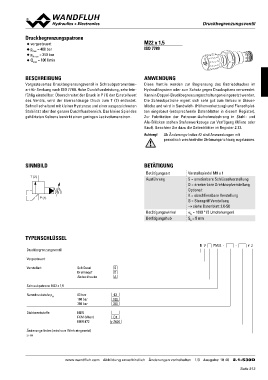

Druckbegrenzungspatrone M22 x 1,5

◆ vorgesteuert ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 100 l/min

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Druckbegrenzungsventil in Schraubpatronenbau- Diese Ventile werden zur Begrenzung des Betriebdruckes im
art für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr fein- Hydrauliksystem oder zum Schutz gegen Druckspitzen verwendet.
fühlig einstellbar. Überschreitet der Druck in P (1) den Einstellwert Kann in Doppel-Druckbegrenzungsschaltungen eingesetzt werden.
des Ventils, wird der überschüssige Druck zum T (2) entlastet. Die Schraubpatrone eignet sich sehr gut zum Einbau in Steuer-
Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten blöcke und wird in Sandwich- (Höhenverkettung) und Flanschplat-
Stabilität über den ganzen Durchflussbereich. Das kleine Spiel des ten eingebaut (entsprechende Datenblätter in diesem Register).
gehärteten Kolbens bewirkt einen geringen Leckvolumenstrom. Zur Fabrikation der Patronen-Aufnahmebohrung in Stahl- und
Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.

Achtung! Ab Änderungs-Index #2 sind Anwendungen mit
periodisch wechselnder Strömungsrichtung zugelassen.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

T (2) Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
P (1) Optional:
Betätigungswinkel K = abschliessbare Verstellung
Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0-50

ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

B V PM22 - - # 2

Druckbegrenzungsventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M22 x 1,5 63
160
Nenndruckstufe pN 63 bar 350
160 bar
350 bar D1
y-Z604
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.1-530
