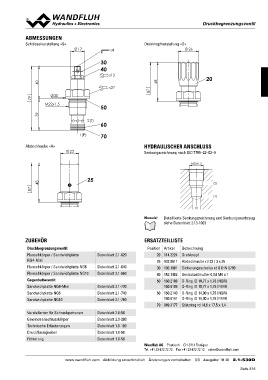

Page 815 - Softbound_Edition_19_de

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

ABMESSUNGEN Drehknopfverstellung «D»

Schlüsselverstellung «S»

30
40

20

50

Abdeckhaube «A» 60

70
HYDRAULISCHER ANSCHLUSS

Senkungszeichnung nach ISO 7789–22–02–0

M22x1.5

25
(2)

(1)
(1)

Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1003

ZUBEHÖR Datenblatt 2.1-620 ERSATZTEILLISTE

Druckbegrenzungsventil: Datenblatt 2.1-640 Position Artikel Bezeichnung
Flanschkörper / Sandwichplatte Datenblatt 2.1-660 20 114.2224 Drehknopf
NG4-Mini 25 032.0611 Abdeckhaube rd 23 / 3 x 35
Flanschkörper / Sandwichplatte NG6 Datenblatt 2.1-720 30 193.1061 Sicherungsscheibe rd 6 DIN 6799
Flanschkörper / Sandwichplatte NG10 Datenblatt 2.1-740 40 153.1402 Sechskantmutter 0,5d M8 x 1
Gegenhalteventil: Datenblatt 2.1-760 50 160.2188 O-Ring ID 18,77 x 1,78 (NBR)
Sandwichplatte NG4-Mini 160.6188 O-Ring ID 18,77 x 1,78 (FKM)
Sandwichplatte NG6 60 160.2140 O-Ring ID 14,00 x 1,78 (NBR)
Sandwichplatte NG10 160.6141 O-Ring ID 14,00 x 1,78 (FKM)
70 049.3177 Stützring rd 14,6 x 17,5 x 1,4
Verstellarten für Schraubpatronen Datenblatt 2.0-50
Gewindeanschlusskörper Datenblatt 2.9-200 Wandfluh AG Postfach CH-3714 Frutigen
Technische Erläuterungen Datenblatt 1.0-100 Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
Druckflüssigkeiten Datenblatt 1.0-50
Filtrierung Datenblatt 1.0-50

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 18 40 2.1-530D
