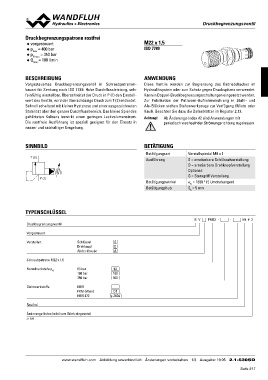

DDrruucckkbbeeggrreennzzuunnggssvveennttiill

Druckbegrenzungspatrone rostfrei M22 x 1,5
◆ vorgesteuert
pQpmNmamaxxa=x==410300500bl/abmrairn ISO 7789
◆
◆
◆

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Druckbegrenzungsventil in Schraubpatronen­ Diese Ventile werden zur Begrenzung des Betriebdruckes im
bauart für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr Hydrauliksystem oder zum Schutz gegen Druckspitzen verwendet.
feinfühlig einstellbar. Überschreitet der Druck in P (1) den Einstell­ Kann in Doppel­Druckbegrenzungsschaltungen eingesetzt werden.
wert des Ventils, wird der überschüssige Druck zum T (2) entlastet. Zur Fabrikation der Patronen­Aufnahmebohrung in Stahl­ und
Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten Alu­Blöcken stehen Stufenwerkzeuge zur Verfügung (Miete oder
Stabilität über den ganzen Durchflussbereich. Das kleine Spiel des Kauf). Beachten Sie dazu die Datenblätter im Register 2.13.
gehärteten Kolbens bewirkt einen geringen Leckvolumenstrom.
Die rostfreie Ausführung ist speziell geeignet für den Einsatz in Achtung! Ab Änderungs­Index #2 sind Anwendungen mit
nasser und salzhaltiger Umgebung. periodisch wechselnder Strömungsrichtung zugelassen.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

T (2) Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
P (1) Optional:
Betätigungswinkel G = Sterngriff Verstellung
Betätigungshub
ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

B V PM22 - - K9 # 2

Druckbegrenzungsventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M22 x 1,5 63
160
Nenndruckstufe pN 63 bar 350
160 bar
350 bar D1
y-Z604
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Rostfrei

Änderungs-Index (wird vom Werk eingesetzt)

2.1-530S
