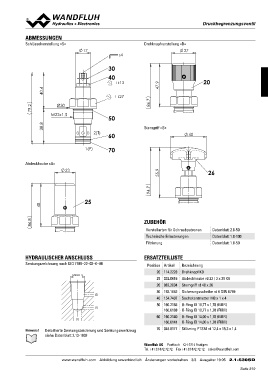

Page 819 - Softbound_Edition_19_de

ABMESSUNGEN DDrruucckkbbeeggrreennzzuunnggssvveennttiill
Drehknopfverstellung «D»
Schlüsselverstellung «S»
27
17
s4 20
86.7
79.2 Ø30 30 47.9
38.8 40.4 M22x1.5 40

s13 Sterngriff «G»
s27
40
50
2(T) 60
1(P) 70

Abdeckhaube «A»

23 94.7 26
55.9

86.8 25
48
ZUBEHÖR
Datenblatt 2.0­50
Verstellarten für Schraubpatronen Datenblatt 1.0­100
Technische Erläuterungen Datenblatt 1.0­50
Filtrierung

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

Senkungszeichnung nach ISO 7789–22–02–0–98 Position Artikel Bezeichnung
20 114.2228 Drehknopf K9
M22x1.5 25 032.0616 Abdeckhaube rd 23 / 3 x 35 K9
26 082.2004 Sterngriff rd 40 x 26
(2) 30 193.1062 Sicherungsscheibe rd 6 DIN 6799
40 154.7407 Sechskantmutter M8 x 1 x 4
(1) 50 160.2188 O­Ring ID 18,77 x 1,78 (NBR)
(1) 160.6188 O­Ring ID 18,77 x 1,78 (FKM)
60 160.2140 O­Ring ID 14,00 x 1,78 (NBR)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug 160.6141 O­Ring ID 14,00 x 1,78 (FKM)
siehe Datenblatt 2.13­1003 70 049.8177 Stützring PTSM rd 12,4 x 15,3 x 1,4

Wandfluh AG Postfach CH­3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 19 05 2.1-530SD
