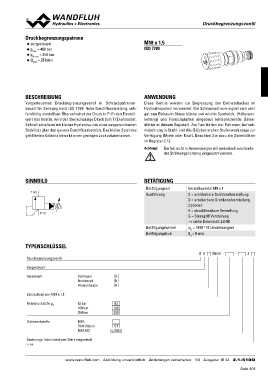

DruckbegrenzunBgVs.PveMn1t8il

Druckbegrenzungspatrone M18 x 1,5

◆ vorgesteuert ISO 7789

◆ pmax = 400 bar
◆ pN max = 350 bar
◆ Qmax = 25 l/min

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Druckbegrenzungsventil in Schraubpatronen­ Diese Ventile werden zur Begrenzung des Betriebdruckes im
bauart für Senkung nach ISO 7789. Hohe Durchflussleistung, sehr Hydrauliksystem verwendet. Die Schraubpatrone eignet sich sehr
feinfühlig einstellbar. Überschreitet der Druck in P (1) den Einstell­ gut zum Einbau in Steuerblöcke und wird in Sandwich­ (Höhenver­
wert des Ventils, wird der überschüssige Druck zum T (2) entlastet. kettung) und Flanschplatten eingebaut (entsprechende Daten­
Schnell schaltend mit kleiner Hysterese und einer ausgezeichneten blätter in diesem Register). Zur Fabrikation der Patronen­Aufnah­
Stabilität über den ganzen Durchflussbereich. Das kleine Spiel des mebohrung in Stahl­ und Alu­Blöcken stehen Stufenwerkzeuge zur
gehärteten Kolbens bewirkt einen geringen Leckvolumenstrom. Verfügung (Miete oder Kauf). Beachten Sie dazu die Datenblätter
im Register 2.13.

Achtung! Dürfen nicht in Anwendungen mit periodisch wechseln­
der Strömungsrichtung eingesetzt werden.

SINNBILD BETÄTIGUNG Verstellspindel M8 x 1

T (2) Betätigungsart S = arretierbare Schlüsselverstellung
Ausführung D = arretierbare Drehknopfverstellung
P (1) Optional:
Betätigungswinkel K = abschliessbare Verstellung
Betätigungshub G = Sterngriff Verstellung
→ siehe Datenblatt 2.0­50

ab = 1800 ° (5 Umdrehungen)
Sb = 5 mm

TYPENSCHLÜSSEL

B V PM18 - - #

Druckbegrenzungsventil

Vorgesteuert

Verstellart Schlüssel S
Drehknopf D
Abdeckhaube A

Schraubpatrone M18 x 1,5 63
160
Nenndruckstufe pN 63 bar 350
160 bar
350 bar D1
y-Z604
Dichtwerkstoffe NBR
FKM (Viton)
NBR 872

Änderungs-Index (wird vom Werk eingesetzt)

2.1-510

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 16 42 2.1-510D
