SSchcrharuabupbaptartornoenne

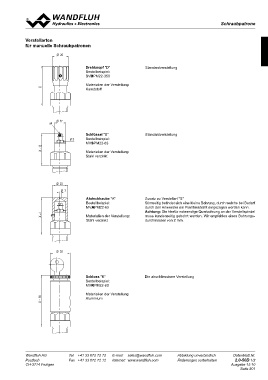

Verstellarten Ø 22
für manuelle Schraubpatronen

Ø 26

Drehknopf "D" Standardverstellung
Bestellbeispiel:
X - 12 X BVDPM22-350 X+8 X X+5

Materialien der Verstellung:
Kunststoff

s4 Ø 17 Ø 27 Standardverstellung
s13
Schlüssel "S"
Bestellbeispiel:
MVSPM22-63
Materialien der Verstellung:
Stahl verzinkt

Ø 23 Ø 40
Ø3

X-4 Abdeckhaube "A" Zusatz zu Verstellart "S"
Bestellbeispiel: Stirnseitig befindet sich eine kleine Bohrung, durch welche bei Bedarf
MVAPM22-63 durch den Anwender ein Plombierdraht eingezogen werden kann.
Achtung: Die hierfür notwendige Querbohrung an der Verstellspindel
Materialien der Verstellung: muss kundenseitig gebohrt werden. Wir empfehlen einen Bohrungs-
Stahl verzinkt durchmesser von 2 mm.

Ø 30

Schloss "K" Die abschliessbare Verstellung
Bestellbeispiel:
X + 18 MVKPM22-63

Materialien der Verstellung:
Aluminium
