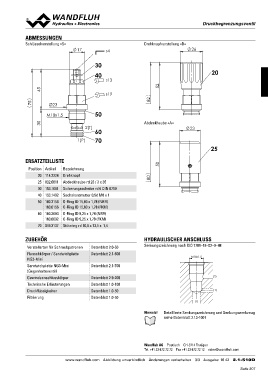

Page 807 - Softbound_Edition_19_de

DruckbegrenzunBgVs.PveMn1t8il

ABMESSUNGEN Drehknopfverstellung «D»

Schlüsselverstellung «S»

30 20
40

50 Abdeckhaube «A»

60
70

25

ERSATZTEILLISTE

Position Artikel Bezeichnung
20 114.2224 Drehknopf
25 032.0611 Abdeckhaube rd 23 / 3 x 35

30 193.1061 Sicherungsscheibe rd 6 DIN 6799

40 153.1402 Sechskantmutter 0,5d M8 x 1

50 160.2156 O­Ring ID 15,60 x 1,78 (NBR)
160.6156 O­Ring ID 15,60 x 1,78 (FKM)

60 160.2093 O­Ring ID 9,25 x 1,78 (NBR)
160.6092 O­Ring ID 9,25 x 1,78 (FKM)

70 049.3137 Stützring rd 10,6 x 13,5 x 1,4

ZUBEHÖR Datenblatt 2.0­50 HYDRAULISCHER ANSCHLUSS
Datenblatt 2.1­600
Verstellarten für Schraubpatronen Senkungszeichnung nach ISO 7789–18–02–0–98
Flanschkörper / Sandwichplatte Datenblatt 2.1­700
NG3­Mini M18x1.5
Sandwichplatte NG3­Mini Datenblatt 2.9­200
(Gegenhalteventil) Datenblatt 1.0­100 (2)
Gewindeanschlusskörper Datenblatt 1.0­50
Technische Erläuterungen Datenblatt 1.0­50 (1)
Druckflüssigkeiten (1)
Filtrierung
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13­1001
