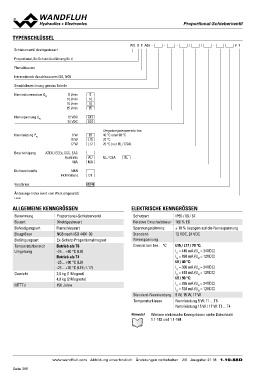

Page 386 - Softbound_Edition_19_de

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL WD B F A06 - - - / / - #1

Schieberventil direktgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Nennvolumenstrom QN 5 l/min 5
10 l/min 10
16 l/min 16
25 l/min 25

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN Umgebungstemperatur bis:
9 W L9 40 °C oder 90 °C

15 W L15 70 °C

17 W L17 70 °C (nur UL / CSA)

Bescheinigung ATEX, IECEx, CCC, EAC

Australia AU UL / CSA UL

MA MA

Dichtwerkstoffe NBR
FKM (Viton)
D1

Verstärker M248

Änderungs-Index (wird vom Werk eingesetzt)

1.10-88

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung Proportional-Schieberventil Schutzart IP65 / 66 / 67
Bauart Relative Einschaltdauer 100 % ED
Befestigungsart Direktgesteuert Spannungstoleranz ± 10 % bezogen auf die Nennspannung
Baugrösse Standard- 12 VDC, 24 VDC
Betätigungsart Flanschbauart Nennspannung
Temperaturbereich Grenzstrom bei… °C L15 / L17 / 70 °C:
Umgebung NG6 nach ISO 4401-03 IG = 445 mA (UN = 24VDC)
Standard-Nennleistung IG = 890 mA (UN = 12VDC)
Gewicht Ex-Schutz-Proportionalmagnet Temperaturklasse L9 / 40 °C:
IG = 305 mA (UN = 24VDC)
MTTFd Betrieb als T6 IG = 610 mA (UN = 12VDC)
-25…+40 °C (L9) L9 / 90 °C:
Betrieb als T4 IG = 265 mA (UN = 24VDC)
-25…+90 °C (L9) IG = 530 mA (UN = 12VDC)
-25…+70 °C (L15 / L17) 9 W, 15 W, 17 W
Nennleistung 9 W: T1…T6
2,8 kg (1 Magnet) Nennleistung 15 W / 17 W: T1…T4
4,8 kg (2 Magnete)

150 Jahre

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-183 und 1.1-184

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/6 Ausgabe: 21 18 1.10-88D
