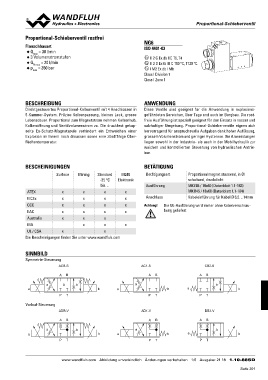

Proportional-Schieberventil rostfrei PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Flanschbauart NG6
Q3 mVaox l=um30enl/smtrinomstufen
◆ ISO 4401-03
◆
x II 2 G Ex db IIC T6, T4
◆ QpmNamx a=x = 20 l/min x II 2 D Ex tb III C T80 °C, T130 °C
◆ 350 bar x I M2 Ex db I Mb

Class I Division 1
Class I Zone 1

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Kolbenventil mit 4 Anschlüssen in Diese Ventile sind geeignet für die Anwendung in explosions-
5-Kammer-System. Präzise Kolbenpassung, kleines Leck, grosse gefährdeten Bereichen, über Tage und auch im Bergbau. Die rost-
Lebensdauer. Proportional zum Magnetstrom nehmen Kolbenhub, freie Ausführung ist speziell geeignet für den Einsatz in nasser und
Kolbenöffnung und Ventilvolumenstrom zu. Die druckfest gekap- salzhaltiger Umgebung. Proportional-Schieberventile eignen sich
selte Ex-Schutz-Magnetspule verhindert ein Entweichen einer hervorragend für anspruchsvolle Aufgaben dank hoher Auflösung,
Explosion im Innern nach draussen sowie eine zündfähige Ober- grossem Volumenstrom und geringer Hysterese. Die Anwendungen
flächentemperatur. liegen sowohl in der Industrie- als auch in der Mobilhydraulik zur
weichen und kontrollierten Steuerung von hydraulischen Antrie-
ben.

BESCHEINIGUNGEN BETÄTIGUNG

Surface Mining Standard M248 Betätigungsart Proportionalmagnet stossend, in Öl
-25 °C Elektronik schaltend, druckdicht
bis… Ausführung
MKY45 / 18x60 (Datenblatt 1.1-183)
ATEX xxxx Anschluss MKU45 / 18x60 (Datenblatt 1.1-184)

IECEx xxxx Kabeleinführung für Kabel Ø 6,5…14mm

CCC x x x x Achtung! Die UL-Ausführung wird immer ohne Kabelverschrau-
bung geliefert
EAC x x x x

Australia x x x

MA x x x

UL / CSA x x

Die Bescheinigungen finden Sie unter www.wandfluh.com

SINNBILD AC1-S CB2-S
AB
Symmetrie-Steuerung
b
ACB-S a

AB AB PT

a0 b a DB2-V
a ba AB
b b
PT b b
PT a
Vorlauf-Steuerung
AD1-V PT
ADB-V

AB AB

a b a
a ba
b

PT PT
