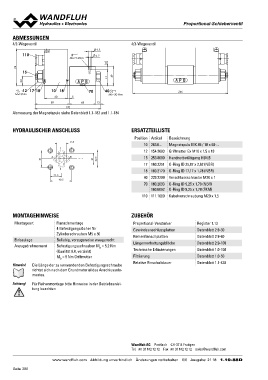

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

ABMESSUNGEN 4/3-Wegeventil

4/2-Wegeventil MD= 5.2Nm 9.5
110 5.2

15
94
24

41 8
49

12 17 18 10 18 70 40 246

MD= 9Nm 60 5 MD= 50 Nm

89 68 13

170

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

T 17.8 Position Artikel Bezeichnung
A B 10 263.6... Magnetspule MK.45 / 18 x 60-...
31 12 154.2603 Griffmutter Ex M18 x 1,5 x 18
21 15 253.8000 Handnotbetätigung HB4,5
32.5 17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
P 40 239.2209 Verschlussschraube M20 x 1
70 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
21.5 160.6092 O-Ring ID 9,25 x 1,78 (FKM)
40.5 110 111.1080 Kabelverschraubung M20 x 1,5

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Proportional-Verstärker Register 1.13
4 Befestigungslöcher für Gewindeanschlussplatten Datenblatt 2.9-30
Einbaulage Zylinderschrauben M5 x 50 Reihenflanschplatten Datenblatt 2.9-60
Anzugsdrehmoment Längenverkettungsblöcke Datenblatt 2.9-100
Beliebig, vorzugsweise waagerecht Technische Erläuterungen Datenblatt 1.0-100
Filtrierung Datenblatt 1.0-50
Befestigungsschrauben MD = 5,2 Nm Relative Einschaltdauer Datenblatt 1.1-430
(Qualität 8.8, verzinkt)
MD = 9 Nm Griffmutter

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsanlei-
tung beachten

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 21 18 1.10-88D
