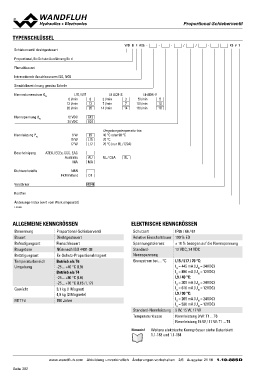

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL

WD B F A06 - - - //- K9 # 1

Schieberventil direktgesteuert

Proportional, Ex-Schutz-Ausführung Ex d

Flanschbauart

Internationale Anschlussnorm ISO, NG6

Sinnbildbezeichnung gemäss Tabelle

Nennvolumenstrom QN L15 / L17 L9 ACB-S L9 ADB-V

6 l/min 6 3 l/min 3 5 l/min 5

12 l/min 12 7 l/min 7 10 l/min 10

20 l/min 20 14 l/min 14 16 l/min 16

Nennspannung UN 12 VDC G12
24 VDC G24

Nennleistung PN 9W L9 Umgebungstemperatur bis:
15 W L15 40 °C oder 90 °C
17 W L17 70 °C
70 °C (nur UL / CSA)
Bescheinigung ATEX, IECEx, CCC, EAC AU
Australia MA UL / CSA UL
MA
D1
Dichtwerkstoffe NBR M248
FKM (Viton)

Verstärker

Rostfrei

Änderungs-Index (wird vom Werk eingesetzt)

1.10-88S

ALLGEMEINE KENNGRÖSSEN ELEKTRISCHE KENNGRÖSSEN

Benennung Proportional-Schieberventil Schutzart IP65 / 66 / 67
Bauart Relative Einschaltdauer 100 % ED
Befestigungsart Direktgesteuert Spannungstoleranz ± 10 % bezogen auf die Nennspannung
Baugrösse Standard- 12 VDC, 24 VDC
Betätigungsart Flanschbauart Nennspannung
Temperaturbereich Grenzstrom bei… °C L15 / L17 / 70 °C:
Umgebung NG6 nach ISO 4401-03 IG = 445 mA (UN = 24VDC)
Standard-Nennleistung IG = 890 mA (UN = 12VDC)
Gewicht Ex-Schutz-Proportionalmagnet Temperaturklasse L9 / 40 °C:
IG = 305 mA (UN = 24VDC)
MTTFd Betrieb als T6 IG = 610 mA (UN = 12VDC)
-25…+40 °C (L9) L9 / 90 °C:
Betrieb als T4 IG = 265 mA (UN = 24VDC)
-25…+90 °C (L9) IG = 530 mA (UN = 12VDC)
-25…+70 °C (L15 / L17) 9 W, 15 W, 17 W
Nennleistung 9 W: T1…T6
3,1 kg (1 Magnet) Nennleistung 15 W / 17 W: T1…T4
4,9 kg (2 Magnete)

150 Jahre

Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt
1.1-183 und 1.1-184
