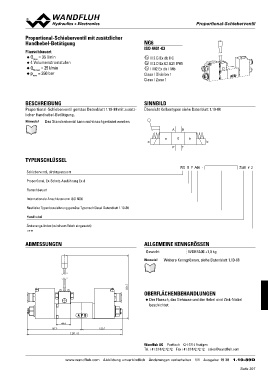

Proportional-Schieberventil mit zusätzlicher PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Handhebel-Betätigung
NG6
Flanschbauart
4QmVaox l=um35enl/smtrinomstufen ISO 4401-03
◆
◆ x II 2 G Ex db IIC
x II 2 D Ex tD A21 IP65
◆ QpmNamx a=x = 25 l/min x I M2 Ex db I Mb
◆ 350 bar
Class I Division 1
Class I Zone 1

BESCHREIBUNG SINNBILD

Proportional-Schieberventil gemäss Datenblatt 1.10-88 mit zusätz- Übersicht Kolbentypen siehe Datenblatt 1.10-88
licher Handhebel-Betätigung.
AB
Hinweis! Das Standardventil kann nicht nachgerüstet werden. a 0b
ab

PT

TYPENSCHLÜSSEL WD B F A06 - Z568 # 2

Schieberventil, direktgesteuert
Proportional, Ex-Schutz-Ausführung Ex d
Flanschbauart
Internationale Anschlussnorm ISO NG6
Restliche Typenbezeichnung gemäss Typenschlüssel Datenblatt 1.10-88
Handhebel
Änderungs-Index (wird vom Werk eingesetzt)

1.10-89

ABMESSUNGEN ALLGEMEINE KENNGRÖSSEN

Gewicht WDBFA06 +1,0 kg

Hinweis! Weitere Kenngrössen, siehe Datenblatt 1.10-88

256.5

OBERFLÄCHENBEHANDLUNGEN

◆ Der Flansch, das Gehäuse und der Hebel sind Zink-Nickel

beschichtet

44.4

167.9 123.5

291.4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/1 Ausgabe: 19 38 1.10-89D
