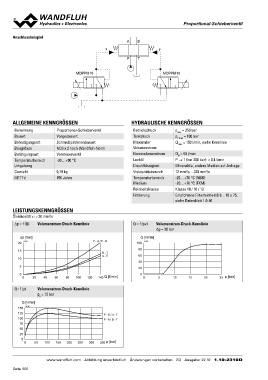

Page 400 - Softbound_Edition_19_de

Anschlussbeispiel PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

x AB y
MDPPM16 PT MDPPM16

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Schieberventil Betriebsdruck pmax = 350 bar
Bauart Vorgesteuert Tankdruck pT max = 100 bar
Befestigungsart Schraubpatronenbauart Maximaler Q max = 150 l/min, siehe Kennlinie
Baugrösse M33 x 2 nach Wandfluh-Norm Volumenstrom
Betätigungsart Vorsteuerventil Nennvolumenstrom QN = 90 l/min
Temperaturbereich -30…+90 °C Lecköl P → T (bei 200 bar): < 0,4 l/min
Umgebung Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht 0,79 kg Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd 150 Jahre Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Reinheitsklasse Klasse 18 / 16 / 13
Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

LEISTUNGSKENNGRÖSSEN Q = f (pv) Volumenstrom-Druck-Kennlinie
∆p = 20 bar
Ölviskosität u = 30 mm2/s

∆p = f (Q) Volumenstrom-Druck-Kennlinie

∆p [bar] P-A/P-B Q [l/min]
20 K1072 100 K1073
80
15 B - T 60
A-T 40
20
10
0
5 0

0 20 40 60 80 100 120 140 Q [l/min] 5 10 15 20 25 p [bar]
0

Q= f (p) Volumenstrom-Druck-Kennlinie
pv = 15 bar

Q [l/min] 100 150 200 250 300 P-B/A-T
150 K4280 P-A/B-T
125
100 350 p [bar]
75
50
25

0
0 50
