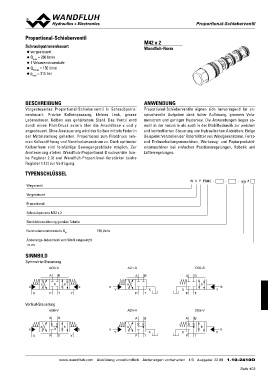

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

Proportional-Schieberventil M42 x 2

Schraubpatronenbauart Wandfluh-Norm
◆ vorgesteuert
◆ Qmax = 250 l/min
◆ 1 Volumenstromstufe
◆ QN max = 150 l/min
◆ pmax = 315 bar

BESCHREIBUNG ANWENDUNG

Vorgesteuertes Proportional-Schieberventil in Schraubpatro- Proportional-Schieberventile eignen sich hervorragend für an-
nenbauart. Präzise Kolbenpassung, kleines Leck, grosse spruchsvolle Aufgaben dank hoher Auflösung, grossem Volu-
Lebensdauer. Kolben aus gehärtetem Stahl. Das Ventil wird menstrom und geringer Hysterese. Die Anwendungen liegen so-
durch einen Pilot-Druck extern über die Anschlüsse x und y wohl in der Industrie als auch in der Mobilhydraulik zur weichen
angesteuert. Ohne Ansteuerung wird der Kolben mittels Feder in und kontrollierten Steuerung von hydraulischen Antrieben. Einige
der Mittelstellung gehalten. Proportional zum Pilotdruck neh- Beispiele: Verstellen der Rotorblätter von Windgeneratoren, Forst-
men Kolbenöffnung und Ventilvolumenstrom zu. Dank optimaler und Erdbearbeitungsmaschinen, Werkzeug- und Papierprodukti-
Kolbenform sind feinfühlige Bewegungsabläufe möglich. Zur onsmaschinen bei einfachen Positionsregelungen, Robotik und
Ansteuerung stehen Wandfluh-Proportional-Druckventile (sie- Lüfterregelungen.
he Register 2.3) und Wandfluh-Proportional-Verstärker (siehe
Register 1.13) zur Verfügung. W V P PM42 - - - 150 #

TYPENSCHLÜSSEL

Wegeventil

Vorgesteuert

Proportional

Schraubpatrone M42 x 2

Sinnbildbezeichnung gemäss Tabelle

Nennvolumenstromstufe QN 150 l/min

Änderungs-Index (wird vom Werk eingesetzt)

1.10-2410

SINNBILD AC1-S B CB2-S
A
Symmetrie-Steuerung X AB
a T
ACB-S P b
X
AB
PT
a 0b b a b
a Y Y

X PT Y

Vorlauf-Steuerung AD1-V B DB2-V
A
ADB-V X AB
a T
AB P b
X
a 0b b a b
a PT Y PT Y

X Y

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/3 Ausgabe: 22 09 1.10-2410D
