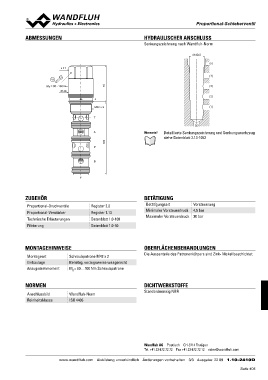

P. 405
PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
ABMESSUNGEN HYDRAULISCHER ANSCHLUSS
Senkungszeichnung nach Wandfluh-Norm
M42x2
(x)
s 41 139 70 (4)
(3)
41 (2)
MD = 80...100 Nm (1)
Ø 48
x Hinweis! (y)
M42 x 2
T Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1052
A
P
B
y
ZUBEHÖR Register 2.3 BETÄTIGUNG Vorsteuerung
Register 1.13 4,5 bar
Proportional-Druckventile Datenblatt 1.0-100 Betätigungsart 30 bar
Proportional-Verstärker Datenblatt 1.0-50
Technische Erläuterungen Minimaler Vorsteuerdruck
Filtrierung
Maximaler Vorsteuerdruck
MONTAGEHINWEISE OBERFLÄCHENBEHANDLUNGEN
Montageart Schraubpatrone M42 x 2 Die Aussenteile des Patronenkörpers sind Zink- Nickel beschichtet
Einbaulage Beliebig, vorzugsweise waagerecht
Anzugsdrehmoment MD= 80…100 Nm Schraubpatrone DICHTWERKSTOFFE
NORMEN Wandfluh-Norm Standardmässig NBR
ISO 4406
Anschlussbild
Reinheitsklasse
Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 3/3 Ausgabe: 22 09 1.10-2410D
Seite 405
