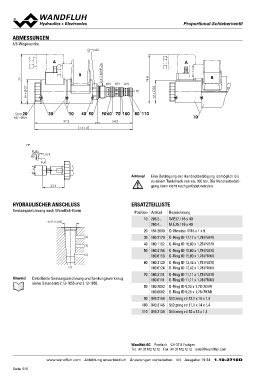

ABMESSUNGEN s22 Proportional-SchiWebDePrvPeUn0t8il

4/3-Wegeventile B A
B
A 4(B) 3(P) 2(A)
1(T)
77
W = 37

3/4"-16UNF-2A
74.8

M = 35

20 30 10 40 50 90 60 70 100 80 110 10

MD= 5Nm

97.2 54.2

151.4

HP

Push Lock
90°

Pull

14.5

Achtung! Eine Betätigung der Handnotbetätigung ist möglich bis
zu einem Tankdruck von ca. 100 bar. Die Handnotbetäti-
33.4 gung kann nicht nachgerüstet werden

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

Senkungszeichnung nach Wandfluh-Norm Position Artikel Bezeichnung

3/4"-16 UNF 10 206.2... W.E37 / 16 x 40
260.4... M.E35 / 16 x 40
(4)
(3) 20 154.2600 Griffmutter M16 x 1 x 9
(2)
30 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
(1)
40 160.1162 O-Ring ID 16,00 x 1,25 (NBR)
Hinweis! Detaillierte Senkungszeichnung und Senkungswerkzeug
siehe Datenblatt 2.13-1055 und 2.13-1056 50 160.2156 O-Ring ID 15,60 x 1,78 (NBR)
160.6156 O-Ring ID 15,60 x 1,78 (FKM)

60 160.2120 O-Ring ID 12,42 x 1,78 (NBR)
160.6124 O-Ring ID 12,42 x 1,78 (FKM)

70 160.2111 O-Ring ID 11,11 x 1,78 (NBR)
160.6111 O-Ring ID 11,11 x 1,78 (FKM)

80 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.6092 O-Ring ID 9,25 x 1,78 (FKM)

90 049.3166 Stützring rd 13,1 x 16 x 1,4

100 049.3146 Stützring rd 11,1 x 14 x 1,4

110 049.3136 Stützring rd 10 x 13 x 1,4

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 4/4 Ausgabe: 19 34 1.10-2710D
