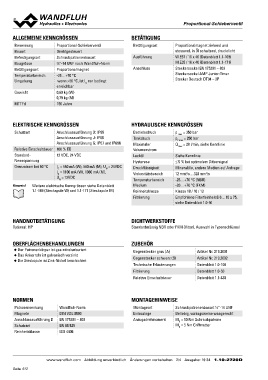

ALLGEMEINE KENNGRÖSSEN BETÄTIGUNG Proportional-SchiWebDePrvPeUn1t0il

Benennung Proportional-Schieberventil Betätigungsart Proportionalmagnet ziehend und
Bauart Direktgesteuert stossend, in Öl schaltend, druckdicht
Befestigungsart Schraubpatronenbauart Ausführung W.E37 / 16 x 40 (Datenblatt 1.1-169)
Baugrösse 7⁄8“-14 UNF nach Wandfluh-Norm M.E35 / 16 x 40 (Datenblatt 1.1-171)
Betätigungsart Proportionalmagnet Anschluss Steckersockel EN 175301 – 803
Temperaturbereich -25…+70 °C Steckersockel AMP Junior-Timer
Umgebung wenn >50 °C, ist IG nur bedingt Stecker Deutsch DT04 – 2P
erreichbar
Gewicht 0,69 kg (W)
0,79 kg (M)
MTTFd 150 Jahre

ELEKTRISCHE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Schutzart Anschlussausführung D: IP65 Betriebsdruck p max = 350 bar
Anschlussausführung J: IP66 Tankdruck pT max = 250 bar
Relative Einschaltdauer Anschlussausführung G: IP67 und IP69K Maximaler Q max = 28 l/min, siehe Kennlinie
Standard- 100 % ED Volumenstrom
Nennspannung 12 VDC, 24 VDC Lecköl Siehe Kennlinie
Grenzstrom bei 50 °C Hysterese ≤ 5 % bei optimalem Dithersignal
IG = 550 mA (W), 560 mA (M), UN = 24VDC Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
IG = 1100 mA (W), 1080 mA (M), Viskositätsbereich 12 mm2/s…320 mm2/s
UN = 12VDC Temperaturbereich -25…+70 °C (NBR)
Medium -20…+70 °C (FKM)
Hinweis! Weitere elektrische Kenngrössen siehe Datenblatt Reinheitsklasse Klasse 18 / 16 / 13
1.1-169 (Steckspule W) und 1.1-171 (Steckspule M) Filtrierung Empfohlene Filterfeinheit ß 6…10 ≥ 75,
siehe Datenblatt 1.0-50

HANDNOTBETÄTIGUNG DICHTWERKSTOFFE

Optional: HP Standardmässig NBR oder FKM (Viton), Auswahl in Typenschlüssel

OBERFLÄCHENBEHANDLUNGEN ZUBEHÖR Artikel Nr. 219.2001
Artikel Nr. 219.2002
◆ Der Patronenkörper ist gas-nitrokarburiert Gegenstecker grau (A) Datenblatt 1.0-100
◆ Das Ankerrohr ist galvanisch verzinkt Gegenstecker schwarz (B) Datenblatt 1.0-50
◆ Die Steckspule ist Zink-Nickel beschichtet Technische Erläuterungen Datenblatt 1.1-430
Filtrierung
Relative Einschaltdauer

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatronenbauart 7⁄8“-14 UNF
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 50 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/4 Ausgabe: 19 34 1.10-2720D
