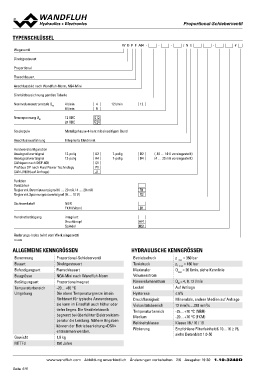

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

TYPENSCHLÜSSEL W D P F A04 - - - / N E - #

Wegeventil

Direktgesteuert

Proportional

Flanschbauart

Anschlussbild nach Wandfluh-Norm, NG4-Mini

Sinnbildbezeichnung gemäss Tabelle

Nennvolumenstromstufe QN 4 l/min 4 12 l/min 12
8 l/min 8

Nennspannung UN 12 VDC G12
24 VDC G24

Steckspule Metallgehäuse 4-kant mit einseitigem Bund

Anschlussausführung Integrierte Elektronik

Hardwarekonfiguration

Analogsollwertsignal 12-polig A2 7-polig D2 (-10 … 10 V voreingestellt)
A4 7-polig D4 (4 … 20 mA voreingestellt)
Analogsollwertsignal 12-polig C1
P1
CANopen nach DSP-408 J1

Profibus DP nach Fluid Power Technology

CAN J1939 (auf Anfrage)

Funktion R1
Verstärker R2
Regler mit Stromistwertsignal (0 … 20 mA / 4 … 20 mA)
Regler mit Spannungsistwertsignal (0 … 10 V)

Dichtwerkstoff NBR
FKM (Viton)
D1

Handnotbetätigung integriert
Druckknopf
Spindel HF1
HS1

Änderungs-Index (wird vom Werk eingesetzt)

1.10-3240

ALLGEMEINE KENNGRÖSSEN HYDRAULISCHE KENNGRÖSSEN

Benennung Proportional-Schieberventil Betriebsdruck p max = 350 bar
Bauart Tankdruck pT max = 160 bar
Befestigungsart Direktgesteuert Maximaler Qmax = 20 l/min, siehe Kennlinie
Baugrösse Volumenstrom
Betätigungsart Flanschbauart Nennvolumenstrom QN = 4, 8, 12 l/min
Temperaturbereich Lecköl Auf Anfrage
Umgebung NG4-Mini nach Wandfluh-Norm Hysterese ≤ 6%
Druckflüssigkeit Mineralöle, andere Medien auf Anfrage
Gewicht Proportionalmagnet Viskositätsbereich 12 mm2/s…320 mm2/s
MTTFd Temperaturbereich -25…+70 °C (NBR)
-20…+65 °C Medium -20…+70 °C (FKM)
Die obere Temperaturgrenze ist ein Reinheitsklasse Klasse 18 / 16 / 13
Richtwert für typische Anwendungen, Filtrierung Empfohlene Filterfeinheit ß 10…16 ≥ 75,
sie kann im Einzelfall auch höher oder siehe Datenblatt 1.0-50
tiefer liegen. Die Ventilelektronik
begrenzt bei überhöhter Elektroniktem-
peratur die Leistung. Nähere Angaben
können der Betriebsanleitung «DSV»
entnommen werden.

1,8 kg

150 Jahre

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 2/6 Ausgabe: 19 30 1.10-3240D
