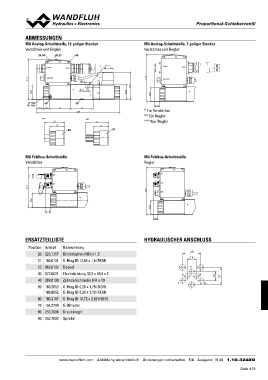

ABMESSUNGEN PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill
Mit Analog-Schnittstelle, 12-poliger Stecker Mit Analog-Schnittstelle, 7-poliger Stecker
Verstärker und Regler
Verstärker und Regler
X2
25,30 20,21 40
X1** X1*
X1** X2 MD= 5.2Nm
X4 ***
X1*
12.7
101.9 X4 *** 119.9
* Für Verstärker
9.5 32 6 ** Für Regler
*** Nur Regler
35 5.2 38
69.5
35
70 60 50
MD= 5Nm 16.6 14.7 57
209
53
HS1
HF1 57
51 80 37
37
90
Mit Feldbus-Schnittstelle Mit Feldbus-Schnittstelle
Verstärker Regler
X2 X2
X1 X1
X3 X3
101.9 X4119.9
35
35
11.8 11.8
ERSATZTEILLISTE HYDRAULISCHER ANSCHLUSS
Position Artikel Bezeichnung 28
20 223.1317 Blindstopfen M16 x 1,5 14
21 160.6131 O-Ring ID 13,00 x 1,5 (FKM)
25 062.0102 Deckel P B 14
30 072.0021 Flachdichtung 33,2 x 59,9 x 2 A T0 27
40 208.0100 Zylinderschraube M4 x 10 T
50 160.2052 O-Ring ID 5,28 x 1,78 (NBR)
160.6052 O-Ring ID 5,28 x 1,78 (FKM)
60 160.2187 O-Ring ID 18,72 x 2,62 (NBR)
70 154.2700 Griffmutter
80 253.7004 Druckknopf
90 253.7002 Spindel
www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 5/6 Ausgabe: 19 30 1.10-3240D
