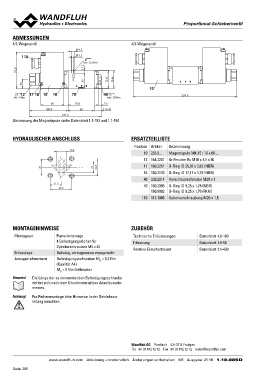

PPrrooppoorrttiioonnaall--SScchhiieebbeerrvveennttiill

ABMESSUNGEN 4/3-Wegeventil

4/2-Wegeventil 9.5
5.2
110
MD= 5.2Nm

93.8
23

39 7
45
46

12 17 18 10 18 70 40 10

MD= 9Nm MD= 50Nm 269.6

60 10.8 7.6

100.8 68 18.4

187.2

Abmessung der Magnetspule siehe Datenblatt 1.1-183 und 1.1-184

HYDRAULISCHER ANSCHLUSS ERSATZTEILLISTE

T 17.8 Position Artikel Bezeichnung
A B 10 263.6... Magnetspule MK.45 / 18 x 60-...
31 12 154.2201 Griffmutter Ex M18 x 1,5 x 30
21 17 160.2251 O-Ring ID 25,07 x 2,62 (NBR)
32.5 18 160.2170 O-Ring ID 17,17 x 1,78 (NBR)
40 239.2214 Verschlussschraube M20 x 1
P 70 160.2093 O-Ring ID 9,25 x 1,78 (NBR)
160.8092 O-Ring ID 9,25 x 1,78 (FKM)
21.5 110 111.1080 Kabelverschraubung M20 x 1,5
40.5

MONTAGEHINWEISE ZUBEHÖR

Montageart Flanschmontage Technische Erläuterungen Datenblatt 1.0-100
4 Befestigungslöcher für Filtrierung Datenblatt 1.0-50
Einbaulage Zylinderschrauben M5 x 45 Relative Einschaltdauer Datenblatt 1.1-430
Anzugsdrehmoment
Beliebig, vorzugsweise waagerecht

Befestigungsschrauben MD = 5,2 Nm
(Qualität A4)
MD = 9 Nm Griffmutter

Hinweis! Die Länge der zu verwendenden Befestigungsschraube
richtet sich nach dem Grundmaterial des Anschlussele-
mentes.

Achtung! Für Reihenmontage bitte Hinweise in der Betriebsan-
leitung beachten

Wandfluh AG Postfach CH-3714 Frutigen
Tel. +41 33 672 72 72 Fax +41 33 672 72 12 sales@wandfluh.com

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 6/6 Ausgabe: 21 18 1.10-88SD
