PProroppoortritoionnala-lS-Schchieibeberevrevnentitleil

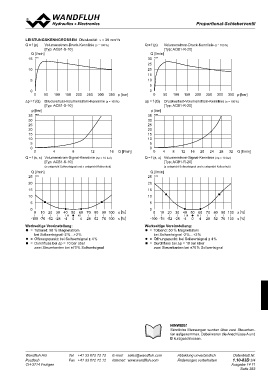

LEISTUNGSKENNGRÖSSEN Ölviskosität ν = 30 mm2/s                                 Q = f (p) Volumenstrom-Druck-Kennlinie (s = 100%)
                                                                                               [Typ: ACB1-R-20]
Q = f (p) Volumenstrom-Druck-Kennlinie (s = 100%)
                [Typ: ACB1-S-10]                                                   Q [l/min]
                                                                                 30 K1159
    Q [l/min]
                                                                                 25
  15 K1157
                                                                                 20
10
                                                                                 15
5
                                                                                 10
0                                                                                                                                 p [bar]
   0 50 100 150 200 250 300 350 p [bar]                                            5

                                                                                   0
                                                                                      0 50 100 150 200 250 300 350

∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie (s = 100%)                      ∆p = f (Q) Druckverlust-Volumenstrom-Kennlinie (s = 100%)
                [Typ: ACB1-S-10]                                                               [Typ: ACB1-R-20]

     p [bar]                                                                        p [bar]
  35 K1160                                                                       35 K1161
  30                                                                             30
  25                                                                             25
  20                                                                             20
  15                                                                             15
  10                                                                             10

    5                                                                              5
    0                                                                              0

       0 4 8 12 16 Q [l/min]                                                          0 4 8 12 16 20 24 28 32 Q [l/min]

Q = f (s, x) Volumenstrom-Signal-Kennlinie (∆p	=	10	bar)                       Q = f (s, x) Volumenstrom-Signal-Kennlinie (∆p	=	10	bar)
                [Typ: ACB1-S-10]                                                               [Typ: ACB1-R-20]

                     (s entspricht Sollwertsignal und x entspricht Kolbenhub)                       (s entspricht Sollwertsignal und x entspricht Kolbenhub)

    Q [l/min]                                                                      Q [l/min]
  25 K1162                                                                       25 K1158

20                                                                             20
15                                                                             15
10                                                                             10

5                                                                              5

0                                                                            0                       
  0  10 20 30 40 50 60 70 80 90 100 x [%]                                       0  10 20 30 40 50 60 70 80 90 100 x [%]

-100 -76 -52 -28 -4 0 4 28 52 76 100 s [%]                                     -100 -76 -52 -28 -4 0 4 28 52 76 100 s [%]

Werkseitige Voreinstellung:                                                    Werkseitige Voreinstellung:
	= Totband: 50 % Magnetstrom                                                   = Totband: 50 % Magnetstrom

       bei Sollwertsignal -2 %…+2 %                                                   bei Sollwertsignal -2 %…+2 %
		= Öffnungspunkt: bei Sollwertsignal ± 4 %                                   	 = Öffnungspunkt: bei Sollwertsignal ± 4 %
		 =	 Durchfluss	bei	∆p	=	10	bar	über	                                        		 =	 Durchfluss	bei	∆p	=	10	bar	über

       zwei Steuerkanten bei ±70 % Sollwertsignal                                     zwei Steuerkanten bei ±70 % Sollwertsignal

                                                                                    HINWEIS!
                                                                                    Sämtliche Messungen wurden über zwei Steuerkan-
                                                                                    ten aufgenommen. Dabei waren die Anschlüsse A und
                                                                                    B kurzgeschlossen.

Wandfluh AG       Tel. +41 33 672 72 72            E-mail: sales@wandfluh.com       Abbildung unverbindlich                        Datenblatt Nr.
Postfach          Fax +41 33 672 72 12             Internet: www.wandfluh.com       Änderungen vorbehalten                        1.10-83D 3/4
CH-3714 Frutigen                                                                                                                  Ausgabe 14 11
