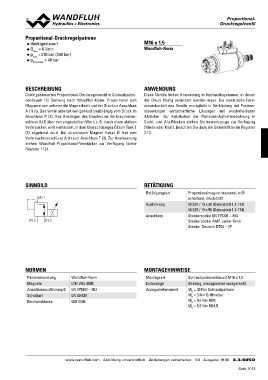

Proportional-Druckregelpatrone M16 x 1,5
◆ direktgesteuert
ppQNmmaraexxd==ma26x1=l0/m4b0ianbr a(3r50 Wandfluh-Norm
◆
◆ bar)
◆

BESCHREIBUNG ANWENDUNG

Direktgesteuertes Proportional-Druckregelventil in Schraubpatro- Diese Ventile finden Anwendung in Hydrauliksystemen, in denen
nenbauart für Senkung nach Wandfluh-Norm. Proportional zum der Druck häufig verändert werden muss. Die elektrische Fern-
Magnetstrom nehmen die Magnetkraft und der Druck im Anschluss steuerbarkeit des Ventils ermöglicht in Verbindung mit Prozess-
A (1) zu. Das Ventil arbeitet weitgehend unabhängig vom Druck im steuerungen wirtschaftliche Lösungen mit wiederholbaren
Anschluss P (2). Das Ansteigen des Druckes im Verbraucheran- Abläufen. Zur Fabrikation der Patronen-Aufnahmebohrung in
schluss A (1) über den eingestellten Wert, z. B. durch einen aktiven Stahl- und Alu-Blöcken stehen Stufenwerkzeuge zur Verfügung
Verbraucher, wird verhindert, in dem überschüssiges Öl zum Tank T (Miete oder Kauf). Beachten Sie dazu die Datenblätter im Register
(3) abgeleitet wird. Bei stromlosem Magnet fliesst Öl frei vom 2.13.
Verbraucheranschluss A (1) zum Anschluss T (3). Zur Ansteuerung
stehen Wandfluh-Proportional-Verstärker zur Verfügung (siehe
Register 1.13).

SINNBILD BETÄTIGUNG Proportionalmagnet stossend, in Öl
schaltend, druckdicht
(A) 1 Betätigungsart
W.S37 / 19 x 50 (Datenblatt 1.1-173)
Ausführung M.S35 / 19 x 50 (Datenblatt 1.1-174)

Anschluss Steckersockel EN 175301 – 803
Steckersockel AMP Junior-Timer
(P) 2 (T) 3 Stecker Deutsch DT04 – 2P

NORMEN MONTAGEHINWEISE

Patronensenkung Wandfluh-Norm Montageart Schraubpatronenbauart M16 x 1,5
Magnete DIN VDE 0580 Einbaulage Beliebig, vorzugsweise waagerecht
Anschlussausführung D EN 175301 – 803 Anzugsdrehmoment MD = 30 Nm Schraubpatrone
Schutzart EN 60 529 MD = 5 Nm Griffmutter
Reinheitsklasse ISO 4406 MD = 9,5 Nm HB0
MD = 5,5 Nm HB4,5

www.wandfluh.com Abbildung unverbindlich Änderungen vorbehalten 1/4 Ausgabe: 19 00 2.3-605D
